Quand l’architecture rencontre l’ingénierie
Deux métiers.Un seul diffuseur.

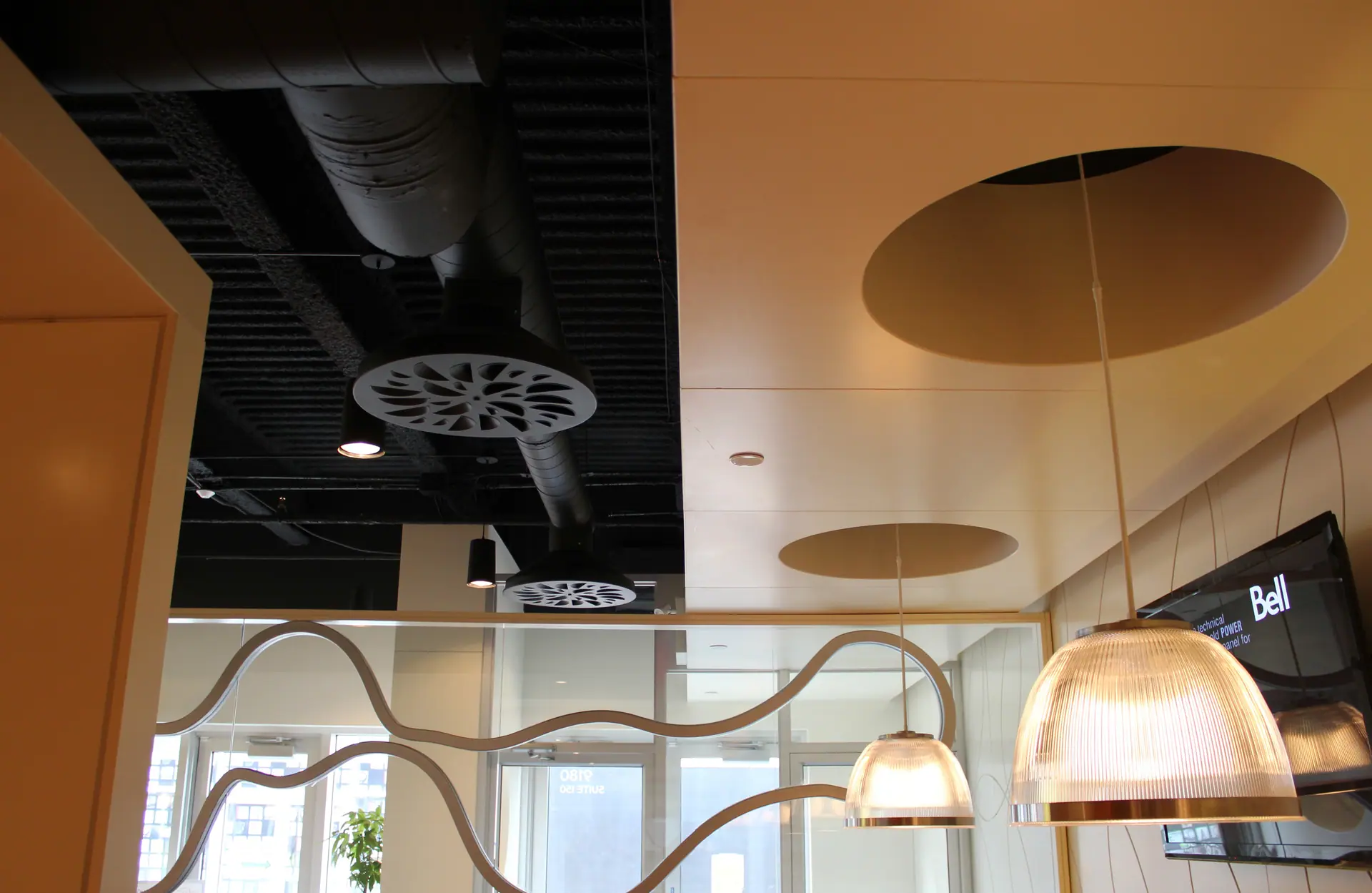

Dans la plupart des bâtiments, le diffuseur est le seul produit CVAC qui reste visible. L’architecte regarde le diffuseur. L’ingénieur regarde l’air qu’il met en mouvement. EffectiV conçoit des diffuseurs qui répondent aux deux, sans compromis.
Deux cahiers des charges
Chacun arrive avec ses exigences.
01 · L’architecte
- Une forme qui s’intègre à l’espace
- Un fini et une couleur au choix
- Une intégration soignée au plafond, au mur ou sur conduit apparent
- Des objets BIM pour la maquette
- Une gamme cohérente d’une pièce à l’autre
Les deux, dans le même produit.
02 · L’ingénieur
- Une portée qui atteint la zone occupée
- Un mélange sans courants d’air
- Un niveau sonore (indice NC) sous la cible
- Une perte de charge connue
- Un comportement fiable en chauffage et en climatisation
Deux regards
Le même diffuseur, vu par chacun.
Choisissez un produit : à gauche, le projet réalisé; à droite, sa performance aéraulique, tirée des données d’essai du fabricant. Changez la dimension du collet et la vitesse, et voyez la portée, le bruit et l’induction suivre.
Ce que voit l’ingénieur : l’air
NEX-C 25 + PERFAIR-CS/CT · vue en plan · effet Coanda (plafond) · isotherme
Collet
- Débit
- —
- —
- —
- NC
- —
- Perte de charge
- —
NC avec atténuation de la pièce de 10 dB · Données de performance (PDF)
Représentation à titre indicatif seulement. Pour une performance exacte dans votre pièce, utilisez SelectiV. Découvrir SelectiV
Ce que chacun reçoit
Des outils pour chaque métier.
Pour l’architecte
- 50
- modèles avec objets BIM
- 27
- modèles avec fichiers CAD
- RAL
- couleurs de peinture en poudre au choix
Pour l’ingénieur
- 61
- modèles avec données de performance issues d’essais
- 58
- devis types prêts à intégrer
- NC
- portée et perte de charge publiées pour chaque dimension
Nombres tirés du catalogue actuel de 76 modèles.

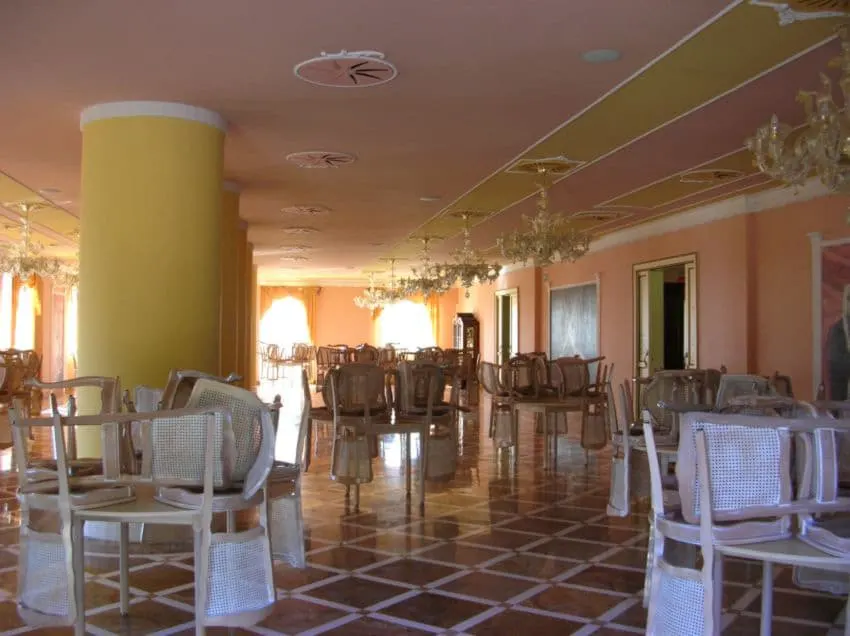

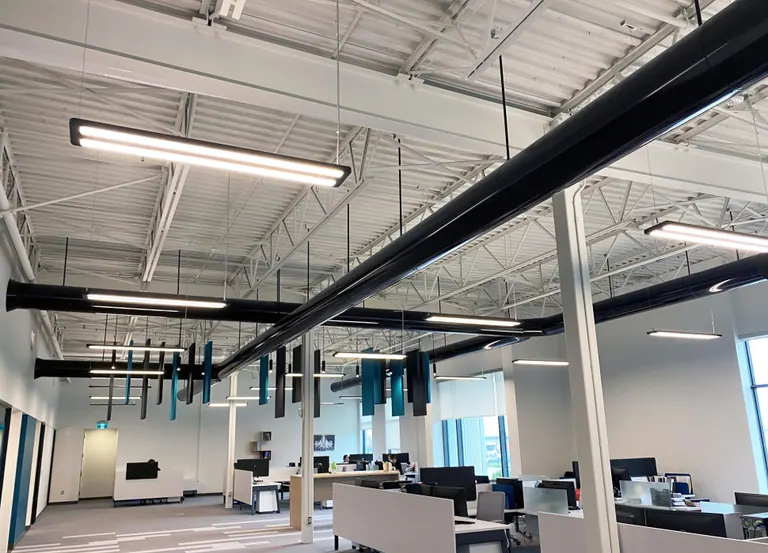

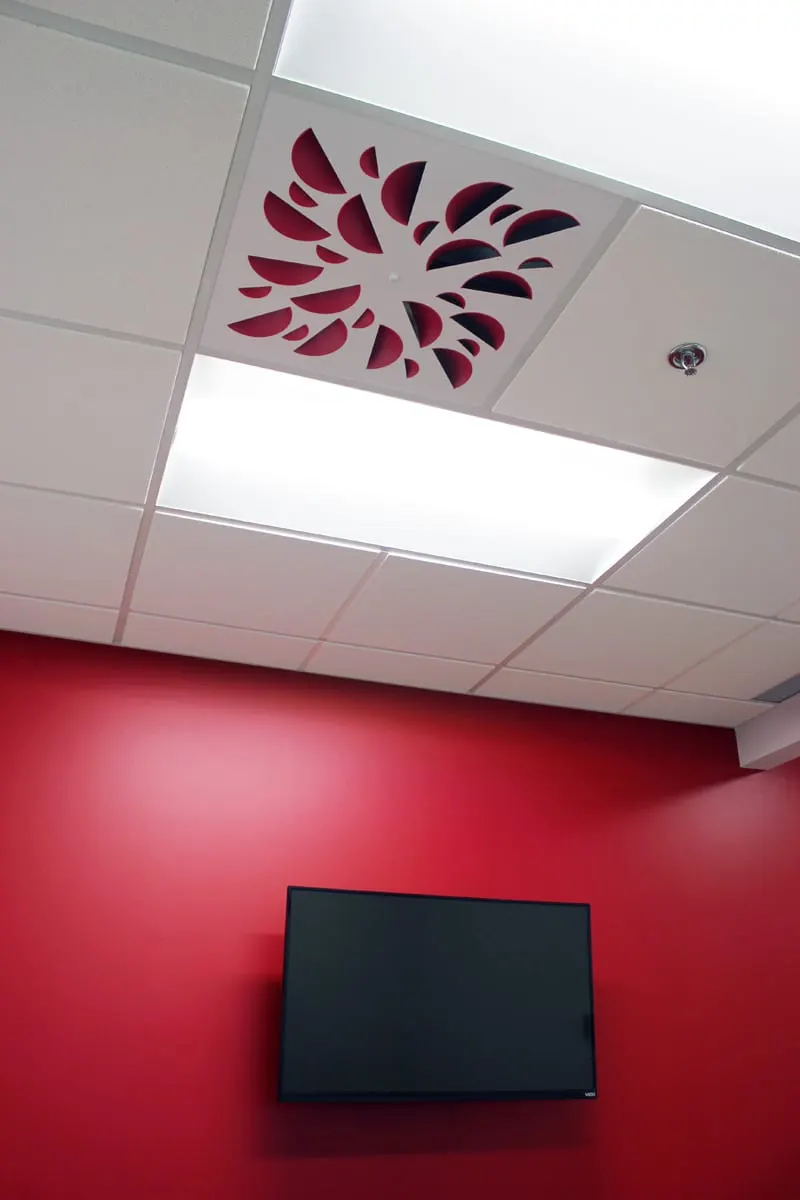

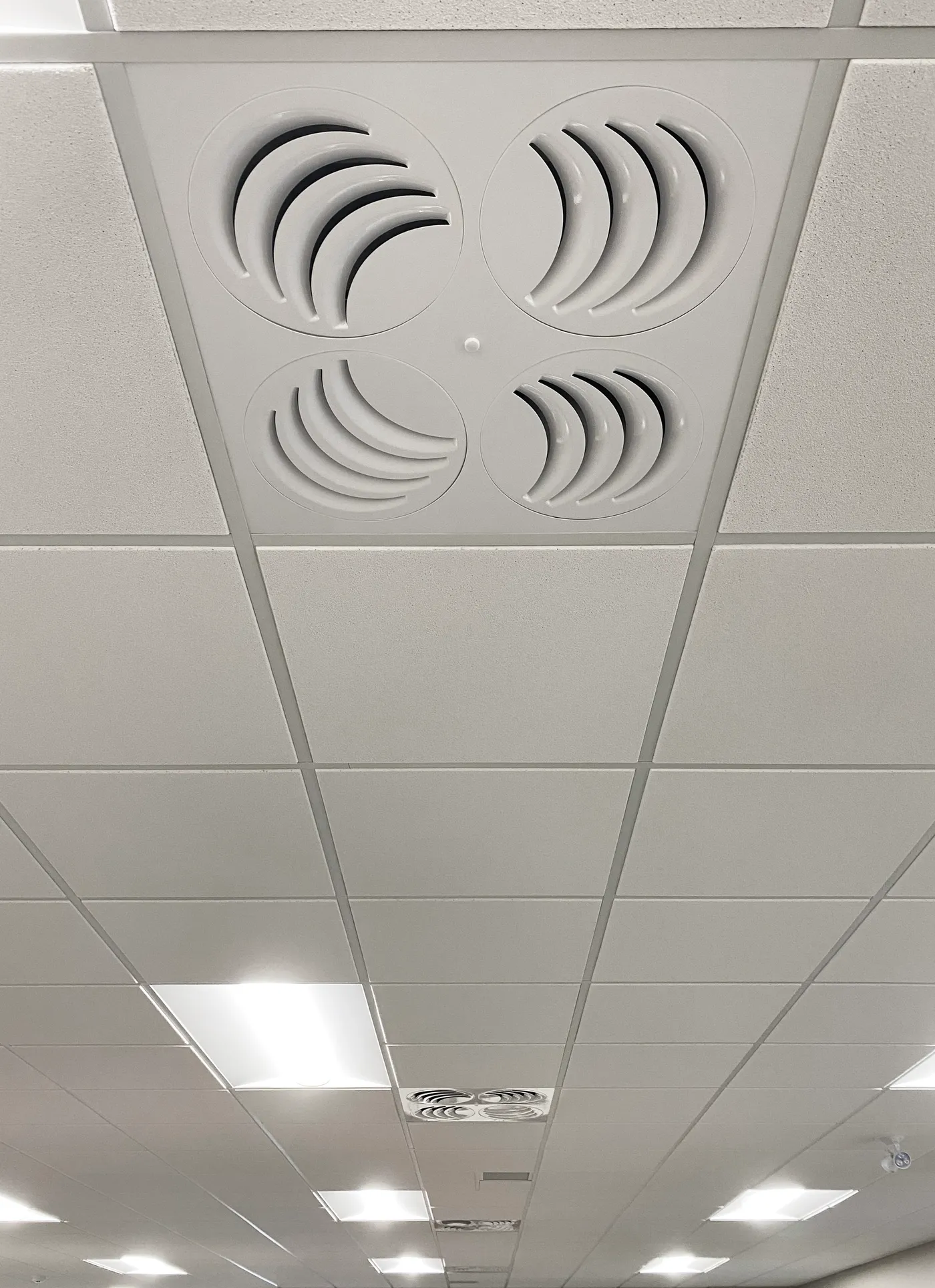

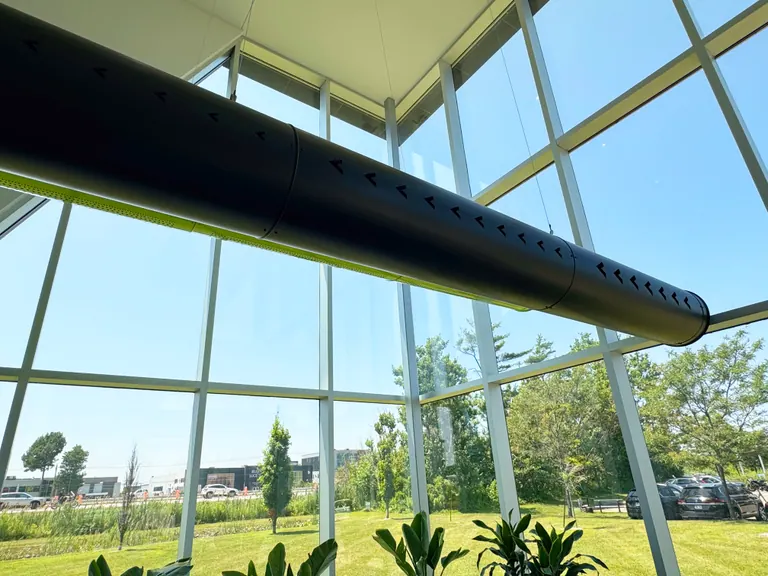

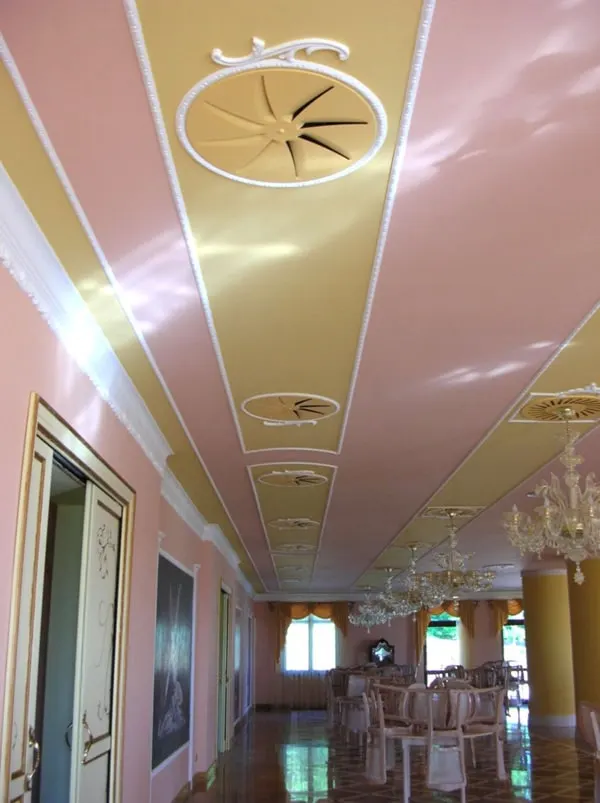

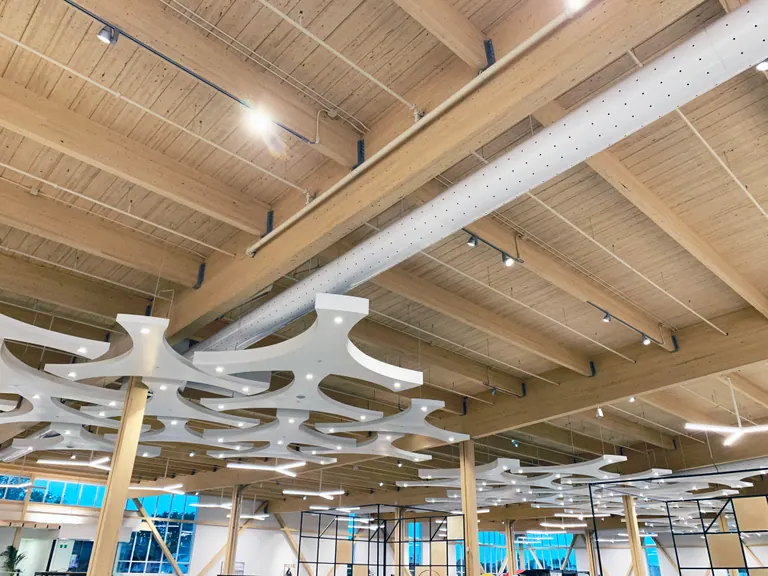

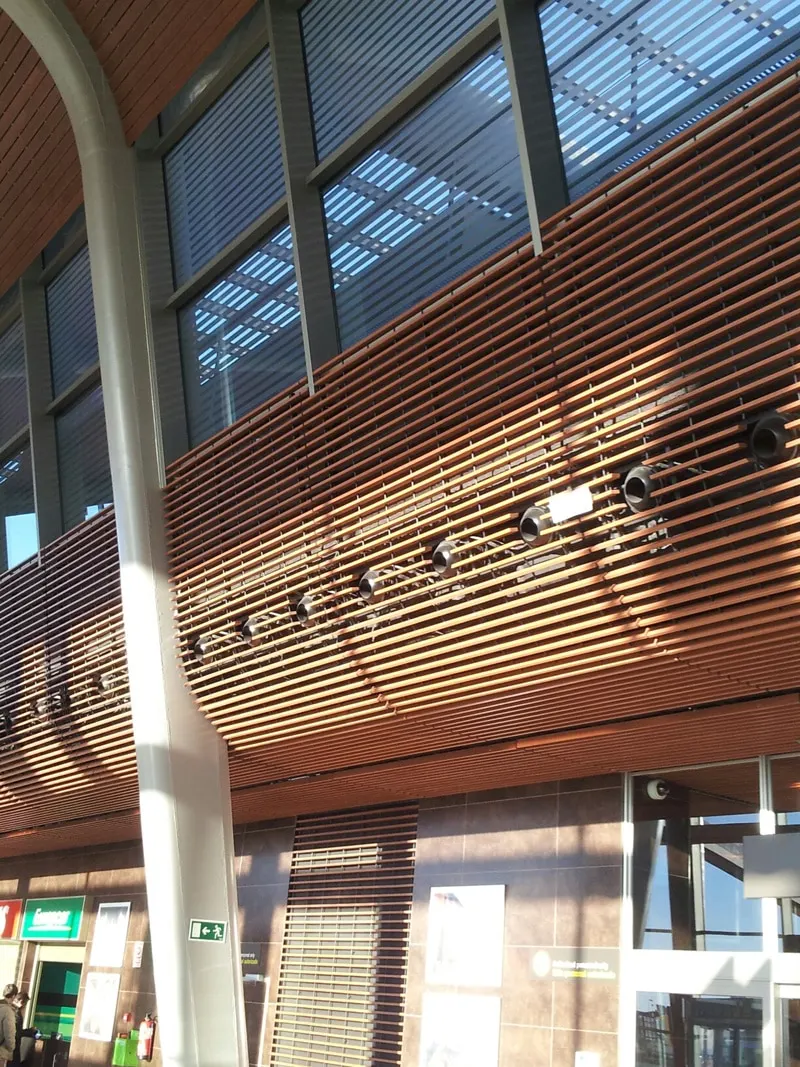

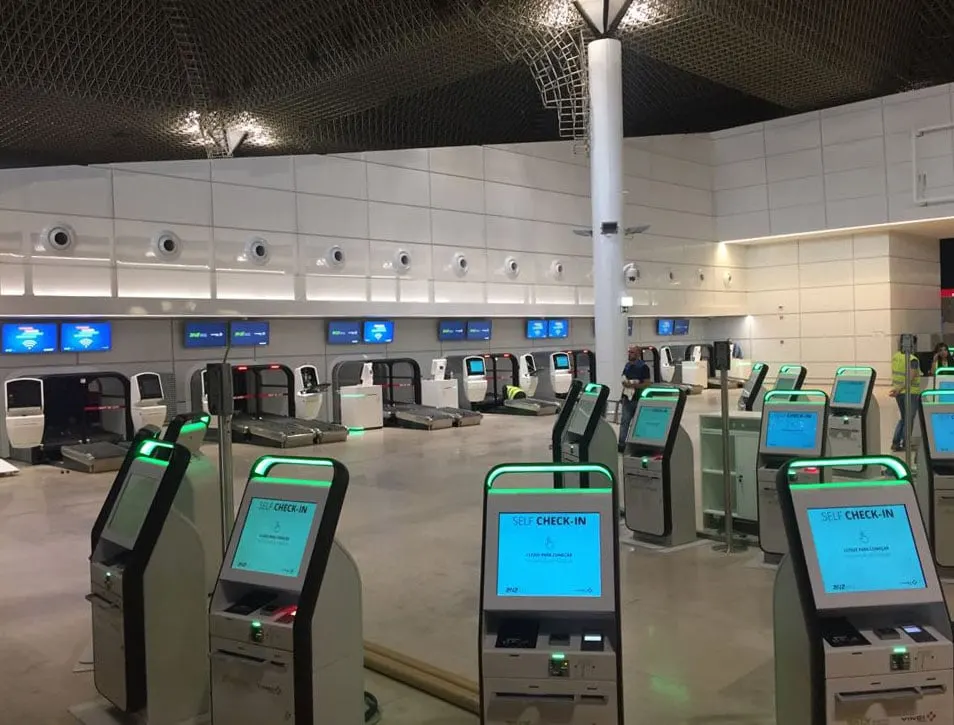

Réalisations
Là où les deux se sont entendus.
Pour aller plus loin
Explorez les familles.
SelectiV · Verified
Vous concevez une pièce? Commencez par l’air.
Disposez vos diffuseurs en 3D dans SelectiV, ou demandez une étude CFD Verified pour valider le confort, la qualité de l’air et la consommation d’énergie avant toute installation.
