Verified · Service de validation CFD
Voyez l’airavant de construire.

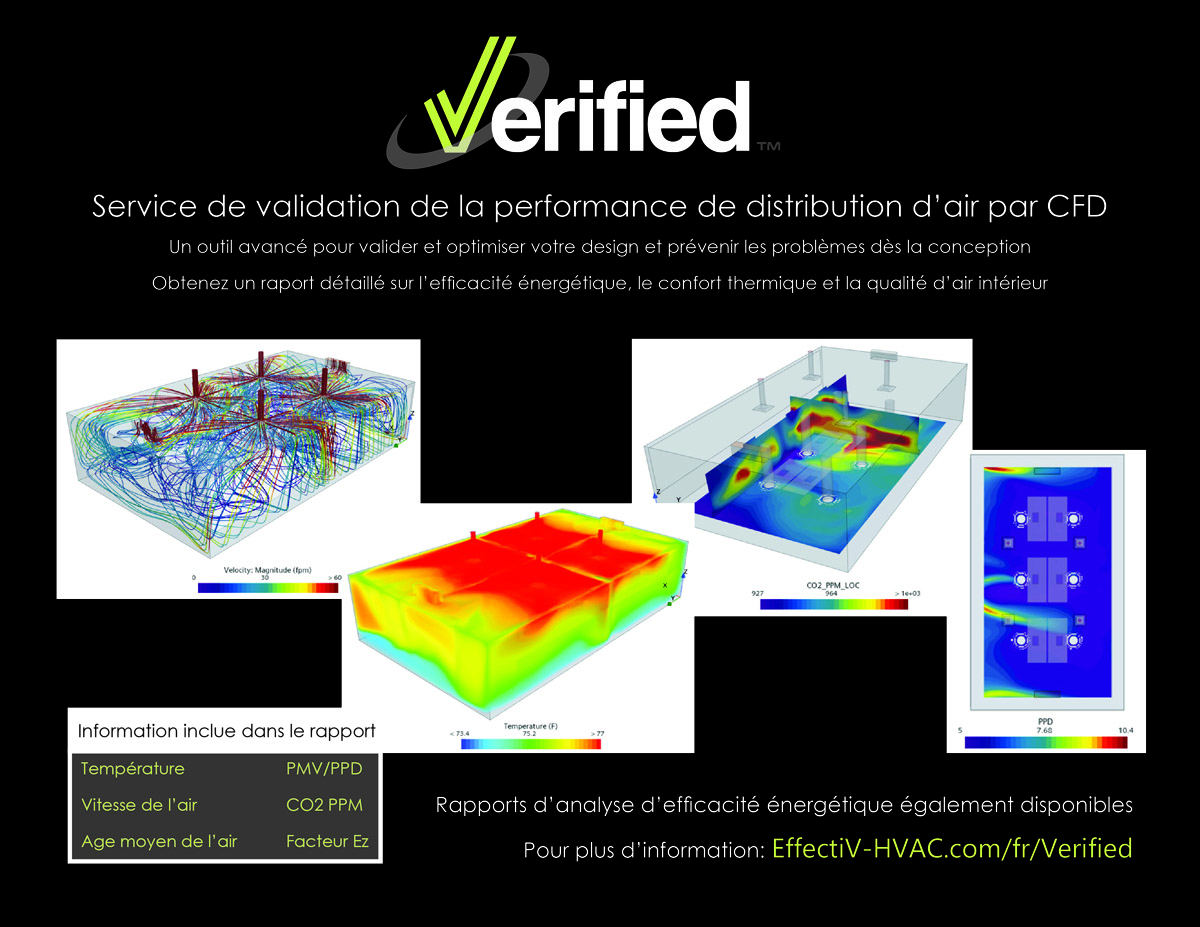

Verified est le service de simulation numérique des écoulements (CFD) d’EffectiV. Nous recréons votre pièce en 3D, la simulons dans ses conditions de fonctionnement réelles et vous remettons un rapport qui montre le comportement de l’air partout dans la pièce : vitesse, température, confort et qualité de l’air.
- ASHRAE 62.1-2022
- Méthode de simulation
- 6 résultats
- Partout dans la pièce
- Comparaison énergétique
- Présentée selon les principes d’ASHRAE 105
Ce que le rapport montre
Une pièce. Six résultats.
Chaque rapport cartographie six grandeurs partout dans la pièce, sous plusieurs angles. Pas une moyenne, pas une seule sonde : le volume entier.
01 / 06
Vitesse de l’air
Où l’air va, et à quelle vitesse.

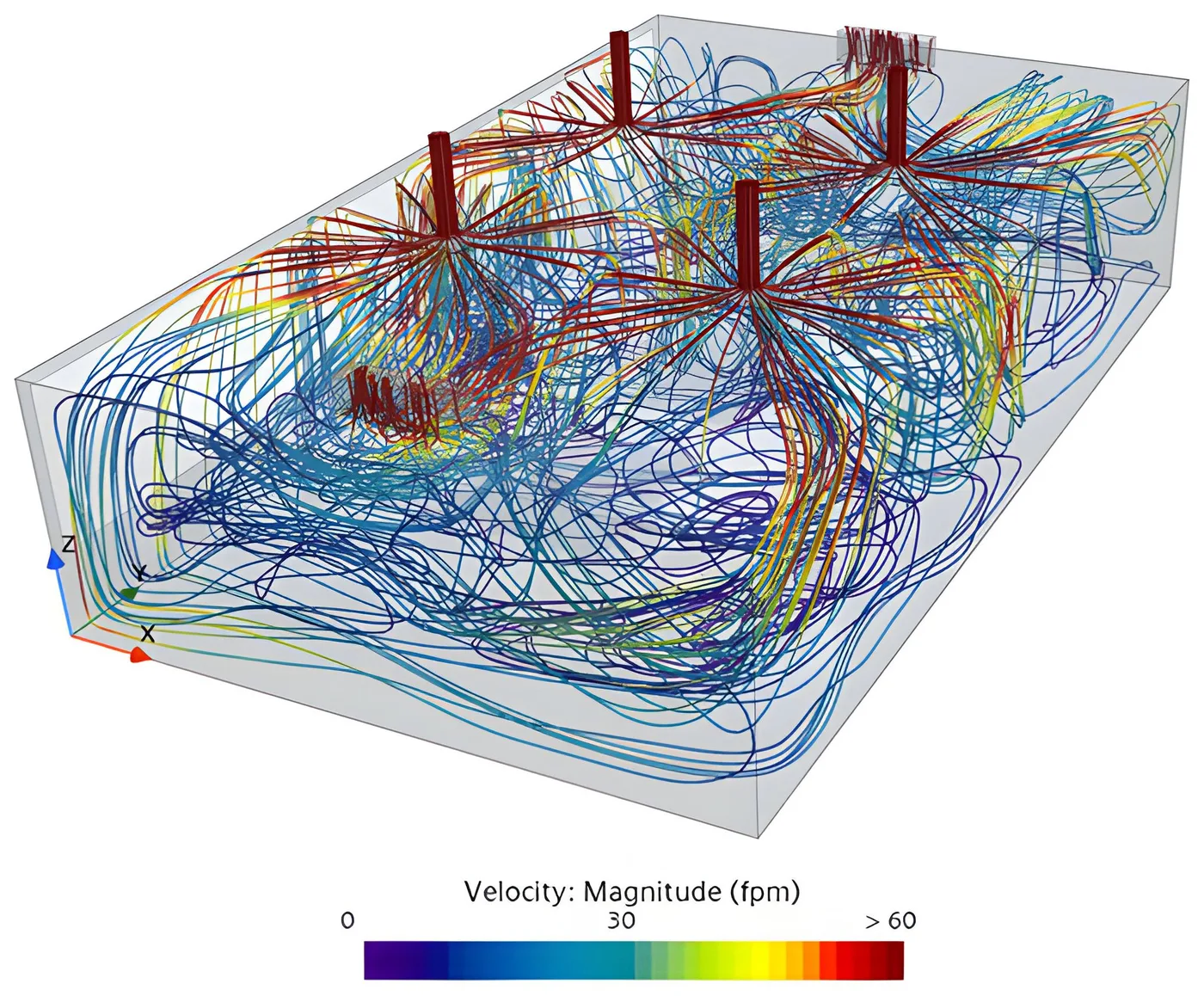

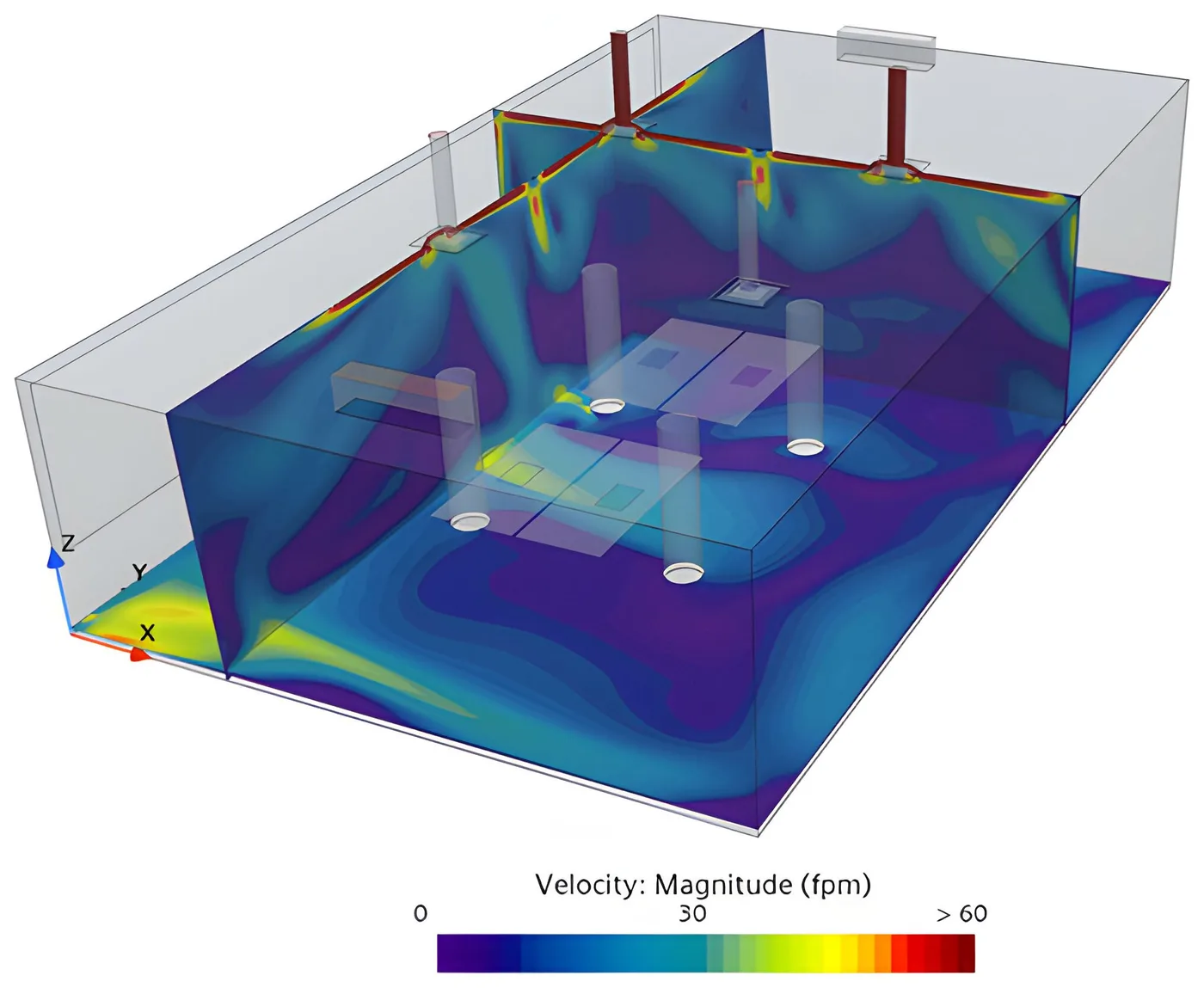

Les lignes de courant suivent l’air depuis chaque diffuseur jusqu’au retour d’air; les coupes montrent la vitesse dans la zone occupée. On y voit les jets qui adhèrent au plafond, les courants d’air et les zones mortes.
Comment se déroule une étude
De vos plans à un rapport.
- 01
Votre pièce en 3D
Nous recréons la pièce : dimensions, diffuseurs et grilles de retour, fenêtres, occupants et mobilier, à leur position réelle.
- 02
Vos conditions de fonctionnement
Vous nous indiquez les conditions à simuler : VAV en chauffage et en climatisation, températures extérieures et de soufflage, points de consigne. Chaque condition fait l’objet d’une simulation complète.
- 03
La simulation
Les conditions reproduisent le fonctionnement réel de la pièce, occupation et humidité comprises, selon la méthode proposée dans ASHRAE 62.1-2022.
- 04
Le rapport

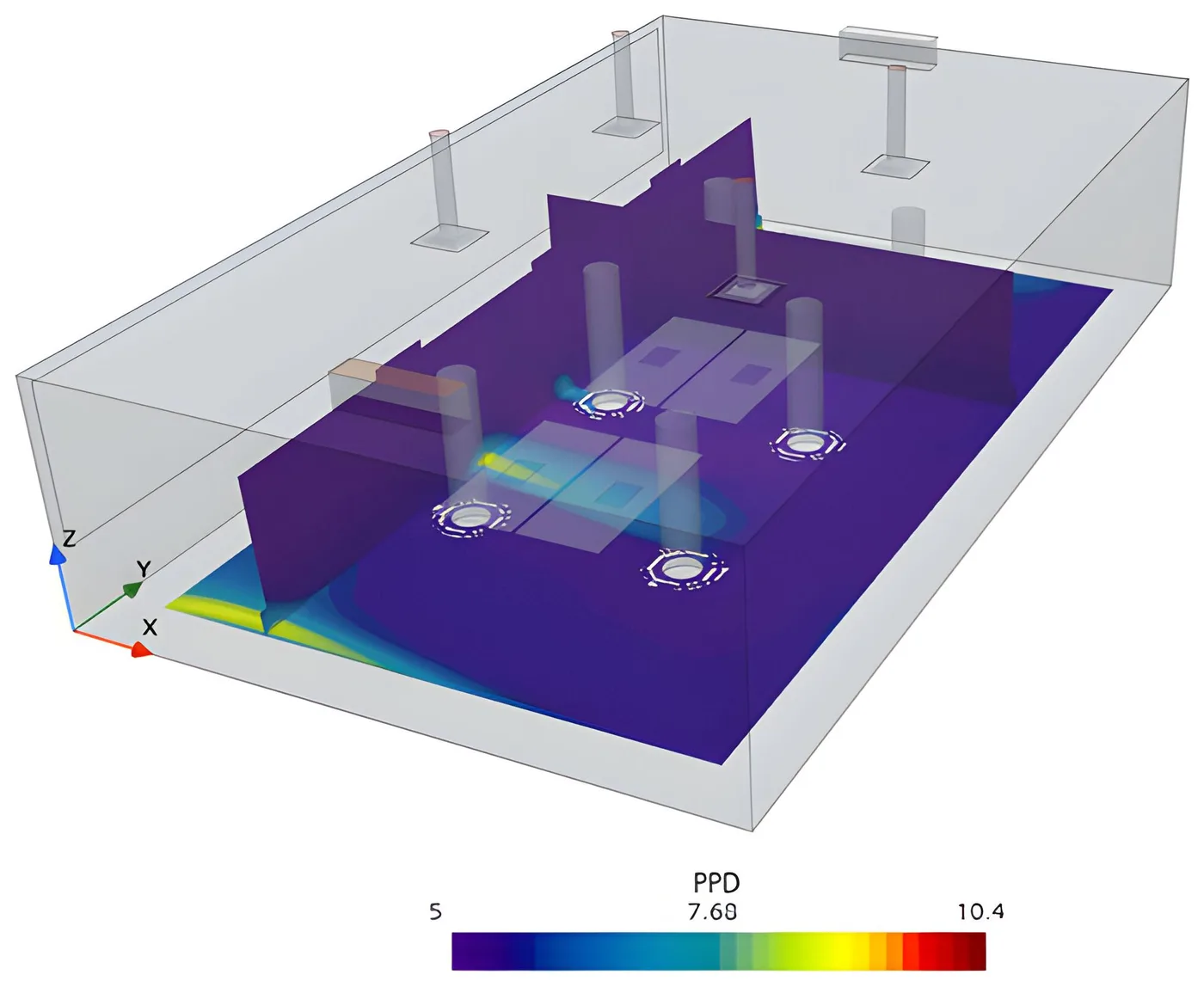

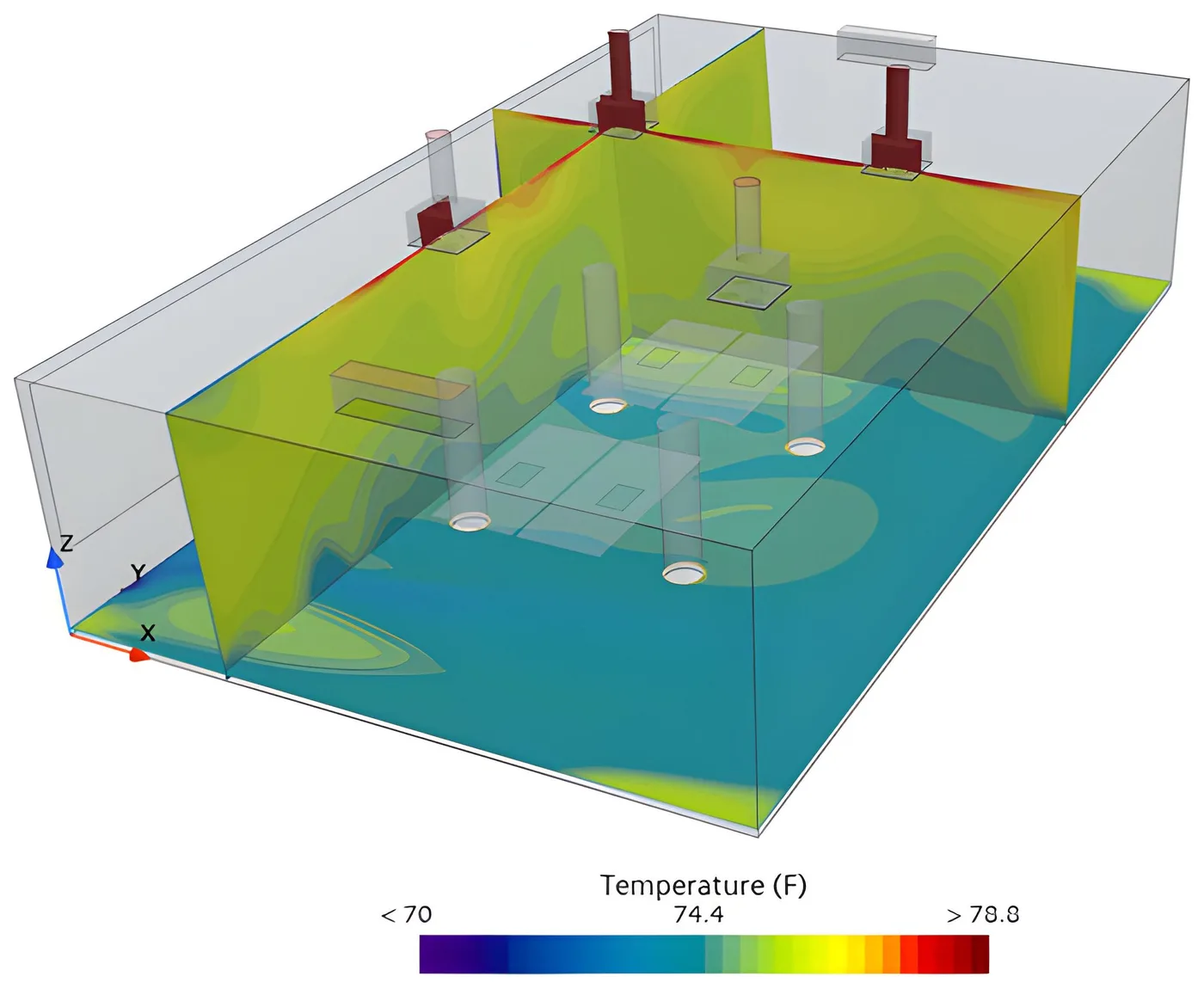

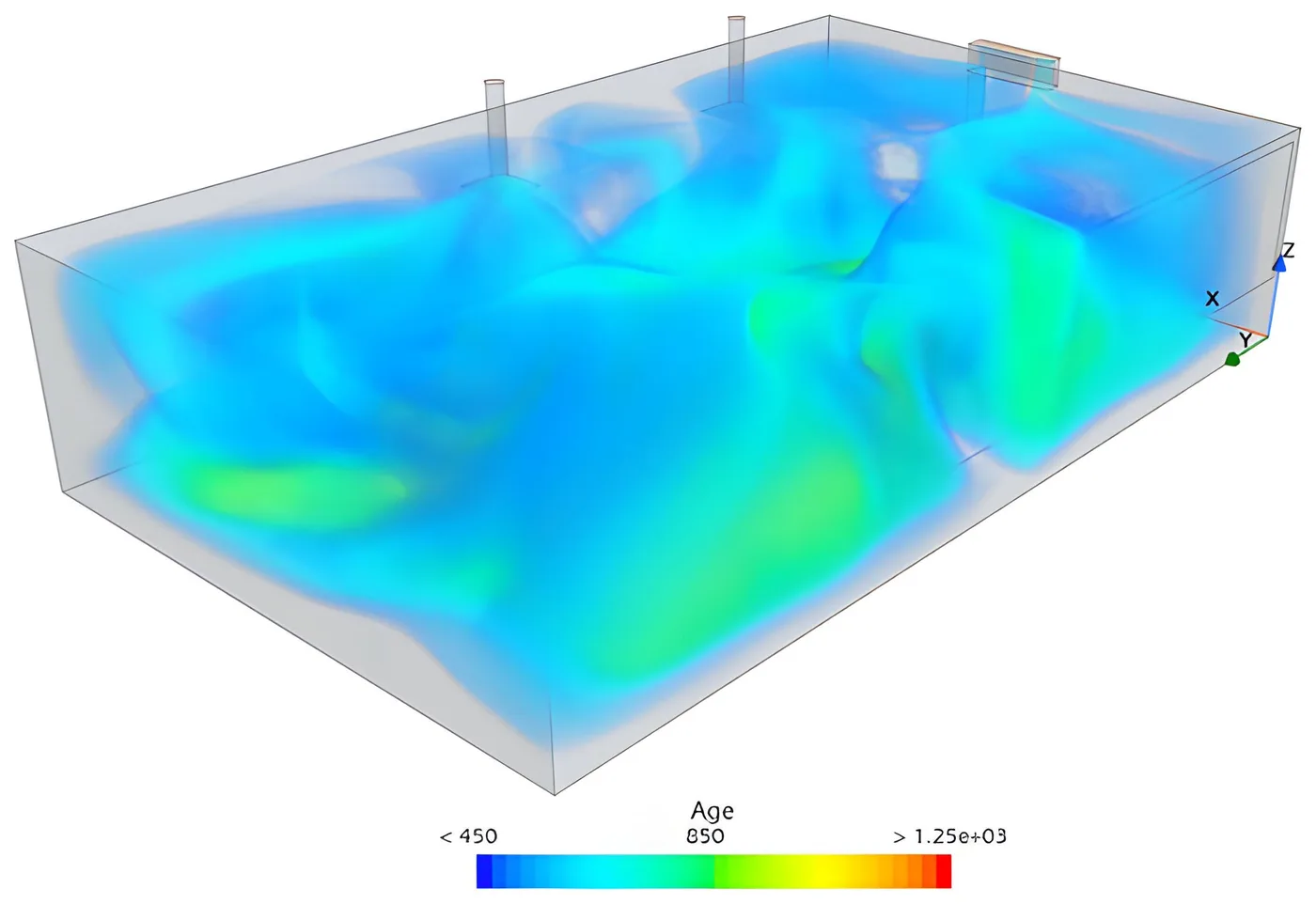

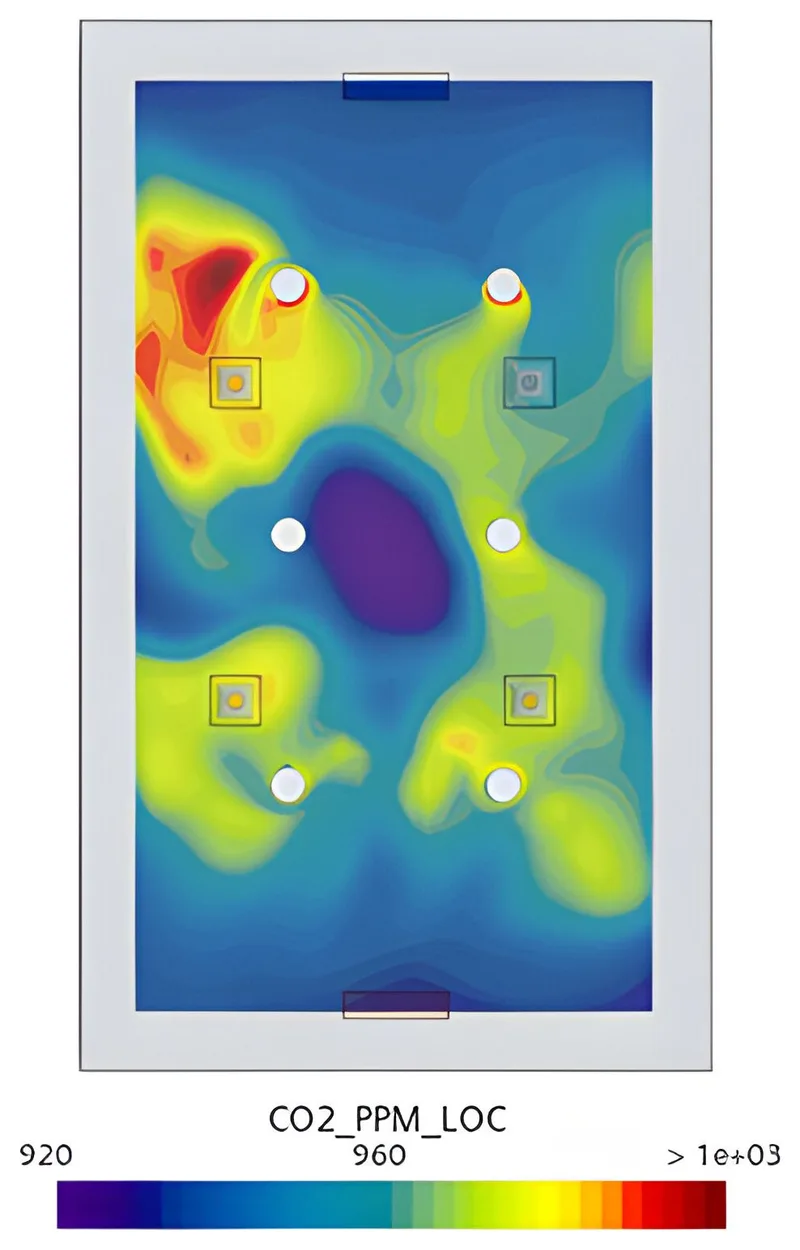

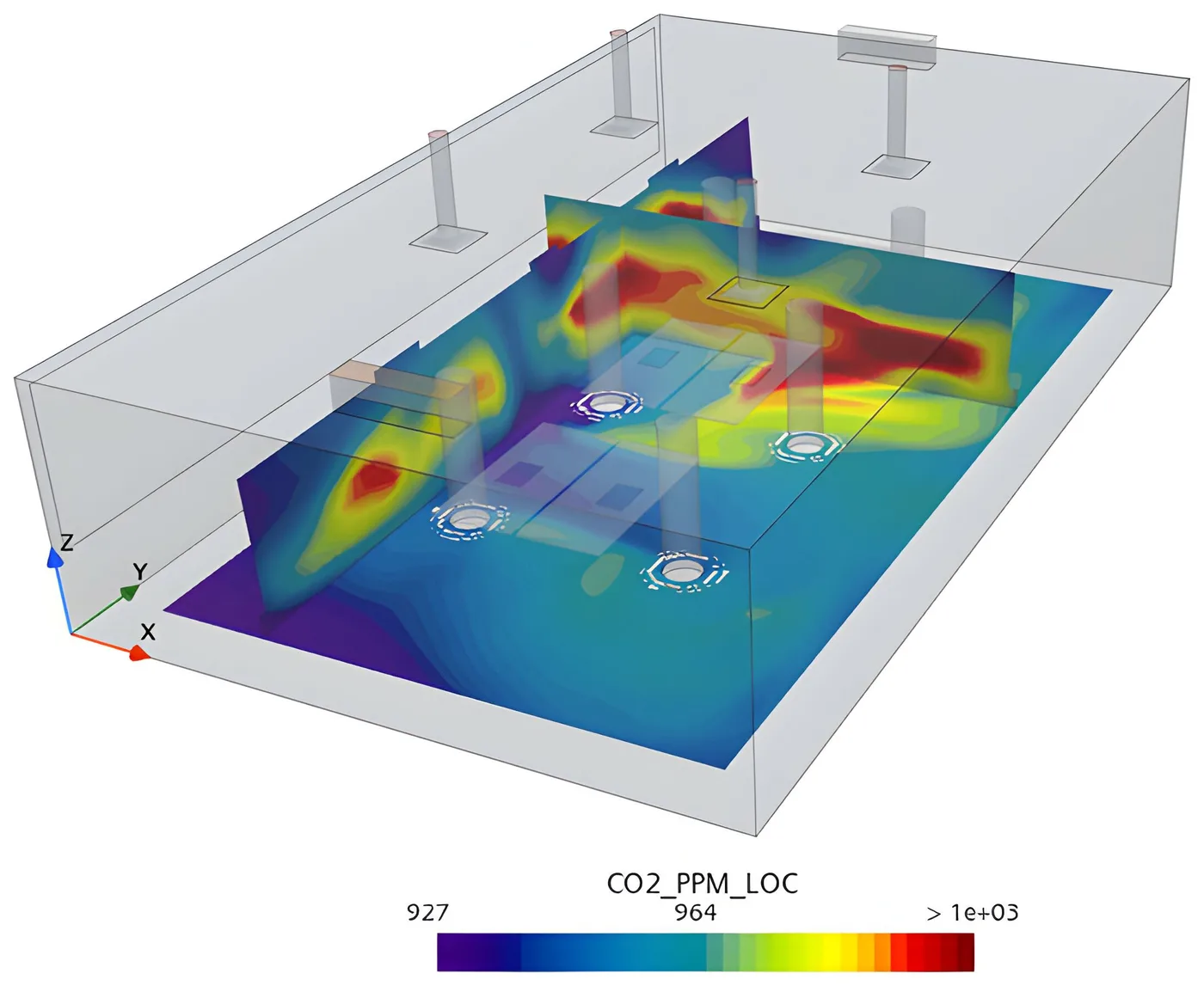

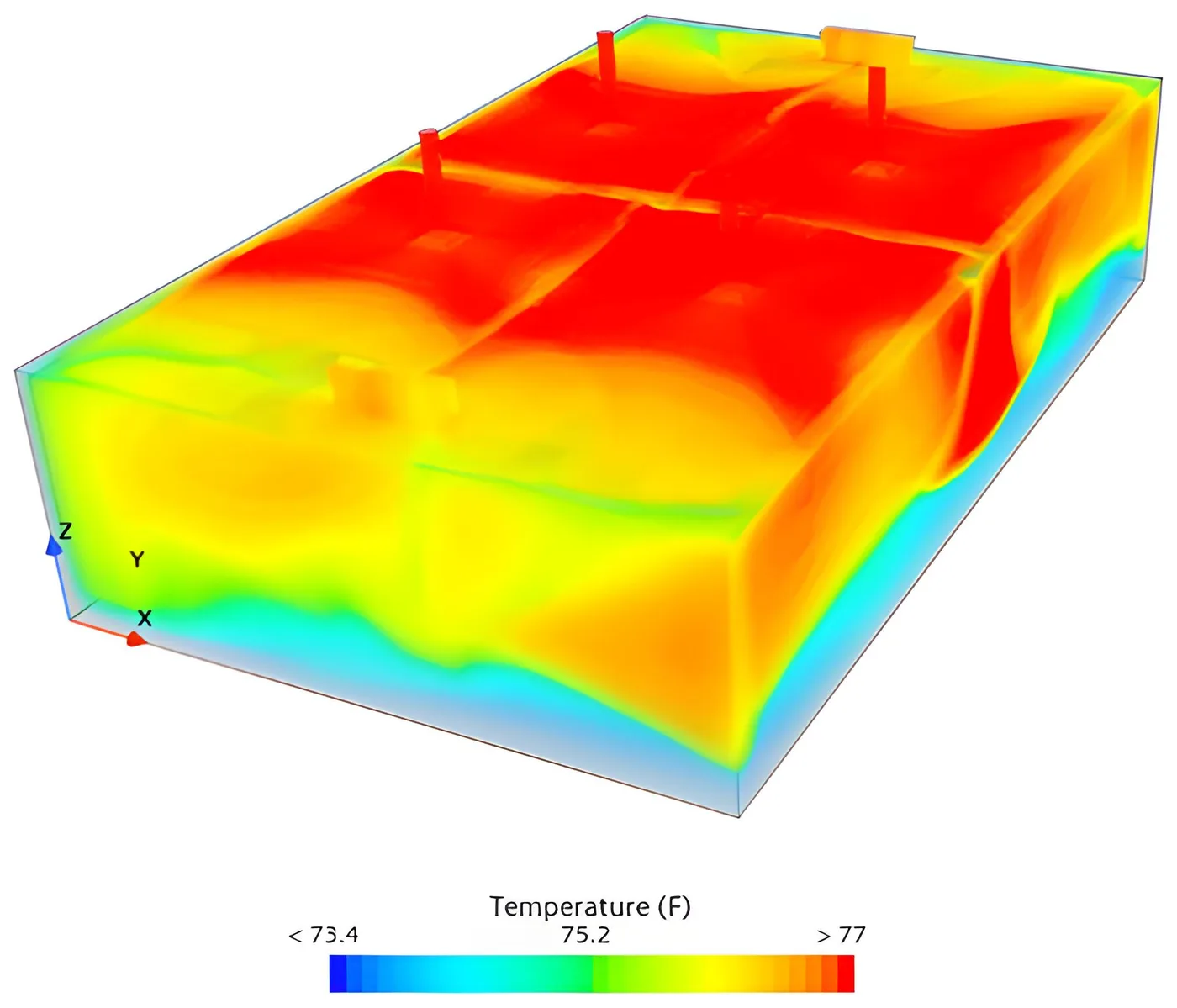

Vitesse, température, âge moyen de l’air, PMV/PPD, CO2 et facteur Ez partout dans la pièce, avec des vues sous différents angles.
Un exemple · une salle de classe · vitesse de l’air
Dans cette classe, le plafond travaille et le bas de la pièce dort.

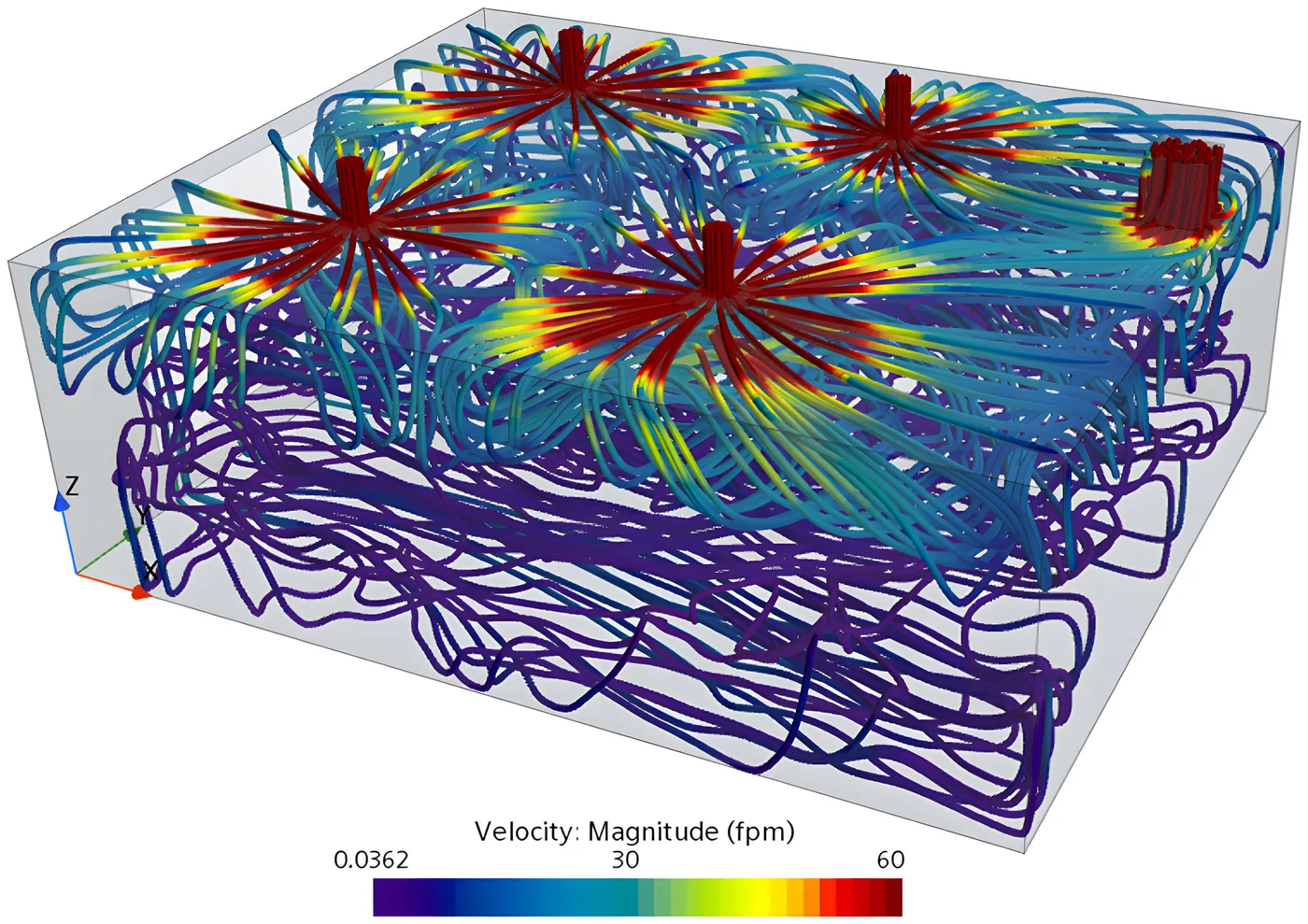

Un exemple tiré d’une étude : les lignes de courant de la vitesse de l’air dans une salle de classe. Les jets s’étalent le long du plafond, tandis que l’air de la moitié inférieure de la pièce, là où sont assis les élèves, bouge à peine. Toutes les pièces ne se comportent pas ainsi : tout dépend des diffuseurs, de leur disposition, du débit et de la température de soufflage. Une simulation montre ce qu’il en est pour une pièce donnée, avant la construction.
Analyse d’efficacité énergétique
Deux simulations. Une comparaison.
Pour les projets qui visent LEED, WELL ou une autre certification, Verified applique une méthode comparative mise au point par EffectiV : deux simulations de la pièce, votre conception et une conception de référence normalisée, dans les mêmes conditions de fonctionnement. Les résultats sont présentés et comparés en cohérence avec les principes de la norme ASHRAE 105-2021.
EffectiV
Votre conception
Avec des diffuseurs à haute performance.
Référence normalisée
La conception normalisée
Avec des diffuseurs couramment utilisés.
Ce que la comparaison mesure
Deux termes, lus dans chaque simulation.
Chaque simulation fournit les deux mêmes valeurs. Le rapport les place côte à côte : l’écart entre votre conception et la référence est le résultat de l’analyse.
Terme 1 · Confort thermique
Quel débit faut-il pour tenir le point de consigne?
En VAV, le débit de soufflage dont chaque conception a besoin pour maintenir le point de consigne dans la zone occupée, en chauffage comme en climatisation. À débit constant, on compare plutôt la température de soufflage requise. C’est là que la stratification et la qualité du mélange dans la zone occupée se répercutent.
Pourquoi c’est de l’énergie : chaque pcm soufflé est de l’air à déplacer, à chauffer ou à refroidir.
Dans le rapport
Votre conceptioncomparée àLa conception normalisée→Écart
Terme 2 · Ventilation
Combien d’air extérieur faut-il traiter?
L’efficacité de la diffusion d’air (Ez) de chaque conception, tirée de sa propre simulation. Selon ASHRAE 62.1, Voz = Vbz / Ez : pour la même exigence dans la zone de respiration, la conception dont l’Ez est le plus faible exige plus d’air extérieur.
Pourquoi c’est de l’énergie : l’air extérieur doit être chauffé, refroidi ou déshumidifié avant d’entrer dans la pièce.
Qu’est-ce que l’Ez? →Dans le rapport
Votre conceptioncomparée àLa conception normalisée→Écart
Le rapport compare aussi l’impact sur le confort thermique et sur la qualité de l’air intérieur.
Exemples
Voyez à quoi ressemble un rapport.
Pourquoi c’est important
Les diffuseurs comptent plus qu’on ne le croit.
Le mélange de l’air influe sur l’efficacité énergétique, la qualité de l’air intérieur et le confort thermique comme aucun autre composant du système. Avec Verified, cet impact se quantifie et une conception se valide avant l’installation.
Validez la conception avant de la construire.
Envoyez-nous vos plans et vos conditions de fonctionnement : nous définirons avec vous la portée de l’étude.
SelectiV · Verified
Vous concevez une pièce? Commencez par l’air.
Disposez vos diffuseurs en 3D dans SelectiV, ou demandez une étude CFD Verified pour valider le confort, la qualité de l’air et la consommation d’énergie avant toute installation.
