OTO
OTO-C
Diffuseurs ronds hélicoïdaux à fentes courbes en acier
La conception particulière des diffuseurs hélicoïdaux à fentes courbes de la série OTO de EffectiV crée un écoulement d’air uniforme le long de chaque ouverture. La configuration radiale des huit fentes courbes produit un modèle de jet hélicoïdal à lames à vitesse élevée. La diffusion hélicoïdale à vitesse élevée combinée à un effet Coanda entraîne un mélange efficace de l’air fourni avec l’air ambiant, un fort taux d’induction et une réduction de la stratification de l’air.
En résultat de la collaboration entre Lievore, Altherr & Molina et MADEL®, la conception originale d’OTO permet une fabrication à partir d’une feuille continue sans bords apparents indiquant une construction assemblée. Cela se traduit par des caractéristiques d’écoulement d’air très douces tout en créant de nouvelles possibilités de design et en réduisant l’impact visuel dans les environnements architecturaux.

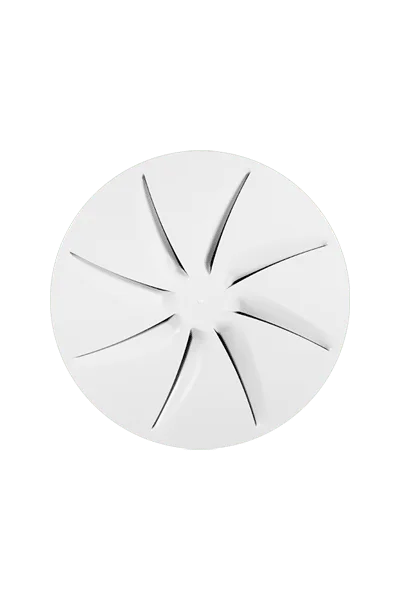

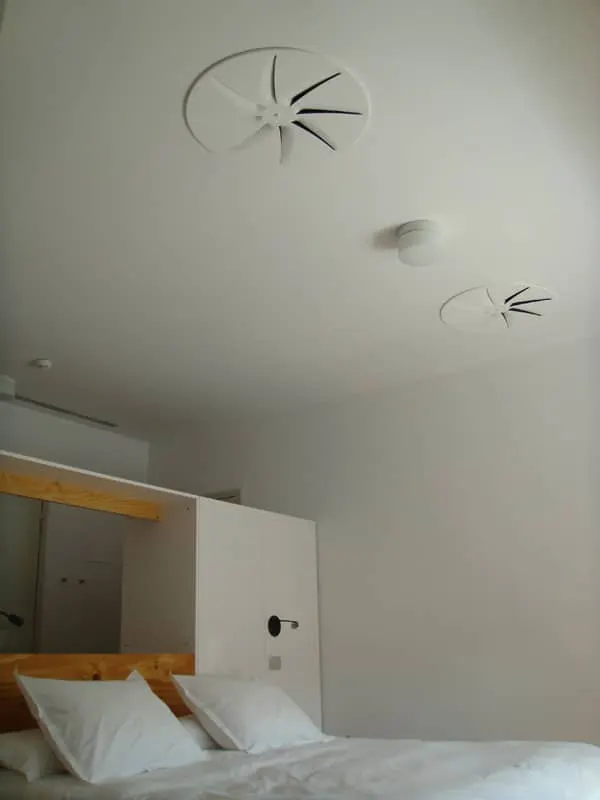

Le diffuseur hélicoïdal rond OTO-C à fentes courbes est disponible en diamètre de 25 po.
- Dimensions
- 25 po de diamètre
- Matériau
- Acier
- Jet ajustable
- Non
Téléchargements
Description
Les diffuseurs à jet hélicoïdal courbé de la série OTO d’EffectiV sont conçus pour être utilisés dans les systèmes de ventilation, de climatisation et de chauffage avec une différence de température jusqu’à 22ºF (12ºC). Ils peuvent être montés dans des faux plafonds, sur du placoplâtre, ou plafonds suspendus, de 2,6 m à 4 m de hauteur. Les diffuseurs OTO permettent une variation de débit de 60 % tout en maintenant le flux d’air stable.
La conception particulière des diffuseurs OTO crée un flux d’air uniforme le long de la longueur de chaque ouverture. La configuration radiale des huit fentes courbes produit un motif de jet de lame de rotation. La diffusion à jet hélicoïdal à haute vitesse résultante combinée à un effet Coanda permet un mélange efficace de l’air fourni avec l’air ambiant, un ratio d’induction élevé et une stratification de l’air réduite.
Grâce à la collaboration entre Lievore, Altherr & Molina et MADEL®, le design original d’OTO permet la fabrication à partir d’une seule feuille continue, sans aucun bord mettant en évidence une construction assemblée. Cela entraîne des caractéristiques d’écoulement d’air très lisses tout en créant de nouvelles possibilités de design et en réduisant l’impact visuel sur l’environnement architectural.
Caractéristiques
- Motif hélicoïdal d’induction élevée fixe et fiable
- Les jets en lame hélicoïdale à haute vitesse permettent un mélange efficace de l’air fourni avec l’air ambiant
- Grande tolérance à l’entrée d’air dans le diffuseur
- Design architecturalement attrayant et courbes
- Idéal pour les applications à faibles débits ou à haut confort
- Formes carrées et rondes disponibles

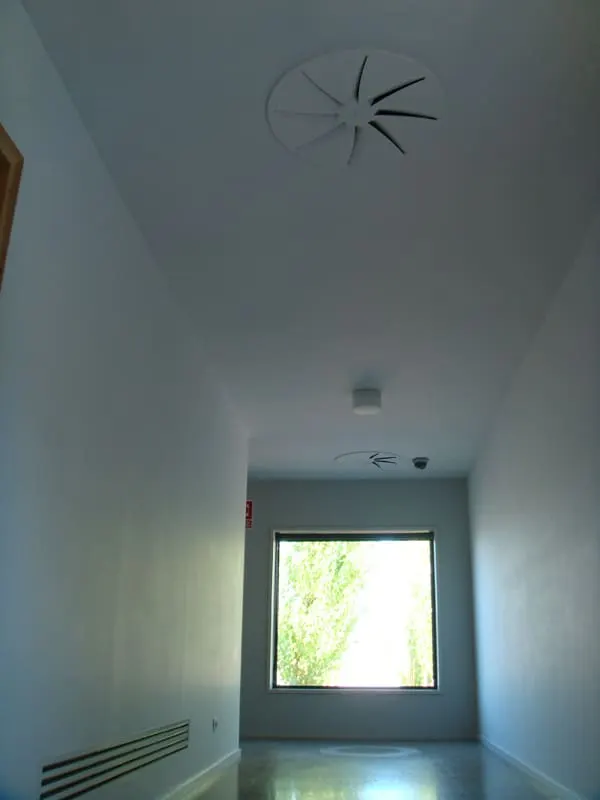

- Installation encastrée, montage sur conduits ou sur cloisons sèches, convient à tous les plafonds
- Construction de face en tôle d’acier emboutie d’une seule pièce
- Plénums PERFAIR de haute performance assortis, choix de connexion supérieure ou latérale
- Les plénums PERFAIR disposent de fixations antisismiques intégrées et de volet égalisateur d’air
Devis
23 37 XX – Diffuseurs architecturaux hélicoïdaux haute performance
OTO – Diffuseurs hélicoïdaux ronds à fentes courbes et plénums (OTO-C)
Texte de devis type pour les prescripteurs. Le PDF fait foi.
Lire le devisReplier
PARTIE 1 – GÉNÉRALITÉS
1.1 SOMMAIRE
A. Diffuseurs d’air de soufflage hélicoïdaux ronds à fentes courbes, à jets hélicoïdaux à haute induction; modèles OTO-C selon plans.
B. Fournir des plénums fournis par le fabricant pour tous les diffuseurs OTO. Les plénums doivent être fournis par EffectiV et dimensionnés/configurés pour les modèles de diffuseurs et les raccordements de conduits prévus.
C. Fournir les registres de débit seulement lorsque requis aux plans. Fournir les accessoires (incluant égaliseur d’air, isolant acoustique et isolant thermique) seulement lorsque requis aux plans.
1.2 SOUMISSIONS
A. Données produit : Documentation du fabricant pour le diffuseur et le plénum, incluant les données de performance publiées pour les dimensions et débits prévus : plage de débits, perte de charge, portées, NC généré par le diffuseur, et taux d’induction.
B. Dessins d’atelier : Indiquer le modèle prévu, dimension de face, dimension de collet, modèle de plénum et type de raccordement, type et emplacement du registre (lorsque fourni), type d’égaliseur d’air (lorsque fourni), finition/couleur et détails d’installation. Indiquer l’isolant acoustique et l’isolant thermique lorsque requis aux plans ou requis par l’application.
C. Rapport de prédiction de diffusion d’air (obligatoire) : Fournir un rapport de prédiction de diffusion d’air dans la pièce généré par le fabricant, pour chaque type de diffuseur et chaque condition de local distincte, basé sur les données de performance du fabricant et des méthodes reconnues de correction jet/écoulement d’air ambiant (incluant facteurs de correction ΔT, effet Coanda, flottabilité, interaction des jets et collisions avec murs/plancher/plafond). Le rapport doit inclure :
- Modélisation 3D du local avec implantation des diffuseurs.
- Visualisations de l’écoulement : vue en plan (haut), coupe (côté) et élévation (avant).
- Portées (throws) pour vitesses terminales de 150, 100, 60, 50, 40, 30 et 20 fpm.
- Perte de charge au débit de calcul.
- NC généré par le diffuseur.
- NC perçu : pression acoustique au centre de la pièce (hauteur 5 pi) résultant de l’ensemble des sources combinées, sur bandes d’octave 63–8000 Hz; inclure la valeur NC résultante et les hypothèses principales utilisées.
D. Validation CFD Verified (si requis) : Fournir la validation CFD Verified d’EffectiV et un rapport synthèse pour les locaux indiqués aux plans et/ou lorsque le fonctionnement du diffuseur est hors des limites de sélection publiées (débit, ΔT, hauteur de montage, géométrie).
1.3 SUBSTITUTIONS
A. Substitutions selon Division 01.
B. Tout produit proposé « équivalent » doit fournir une matrice de conformité ligne par ligne incluant toutes les soumissions de la Partie 1, incluant les livrables du Rapport de prédiction de diffusion d’air.
PARTIE 2 – PRODUITS
2.1 RÉFÉRENCE DE CONCEPTION
A. Diffuseur hélicoïdal rond à fentes courbes OTO-C d’EffectiV.
2.2 DIMENSIONS ET CONFIGURATION
A. Dimension de face : 25 po de diamètre (625 mm), sauf indication contraire.
B. Dimensions de collet : selon plans.
2.3 EXIGENCES DE PERFORMANCE / LIMITES D’APPLICATION
A. Adapté à des hauteurs de plafond typiques de 8,5 à 13 pi (2,6 à 4,0 m) et à un différentiel de température jusqu’à 22°F (12°C), sauf indication contraire. Le diffuseur doit permettre environ 60 % de variation de débit tout en maintenant un jet stable.
B. Sélectionner selon les données de performance publiées par le fabricant pour le collet et le débit prévus.
2.4 MATÉRIAUX ET CONSTRUCTION
A. Construction de face : face métallique monopièce de forte épaisseur, emboutie, avec fentes courbes en disposition radiale afin d’assurer un débit uniforme à chaque ouverture et un motif de jet hélicoïdal stable.
B. Matériau/finition de face : face en acier galvanisé, peinte en poudre électrostatique en usine (sans TGIC), blanc M9016 sauf indication contraire.
2.5 PLÉNUMS ET REGISTRES (PLÉNUMS OBLIGATOIRES; ACCESSOIRES SELON PLANS)
A. Plénums (obligatoires) : fournir des plénums PERFAIR d’EffectiV pour tous les diffuseurs OTO- C; fixer la face au plénum selon la méthode du fabricant.
B. Caractéristiques des plénums : les plénums doivent être fournis avec des pattes antisismiques en standard.
C. Sélection des plénums (ronds), selon plans :
- PERFAIR-CS : plénum rond, raccordement latéral.
- PERFAIR-CT : plénum rond, raccordement supérieur.
D. Égaliseur d’air (option) : fournir un égaliseur d’air intégré lorsque requis aux plans.
E. Registre de débit (option) : fournir lorsque requis aux plans :
- Registre perforé.
- MRT : registre manuel, câble dans le plénum, réglage par la face.
- MRT2 : registre manuel, câble traversant le mur avec accessoire de terminaison.
- EB : registre électro-balance sur batterie avec télécommande, câble par la face.
- EB2 : registre électro-balance sur batterie avec télécommande, câble traversant le mur avec accessoire de terminaison.
F. Isolation du plénum (option) : fournir un isolant acoustique et/ou un isolant thermique lorsque requis; indiquer le type et l’épaisseur aux dessins d’atelier.
PARTIE 3 – EXÉCUTION
3.1 INSTALLATION
A. Installer les diffuseurs et les plénums EffectiV conformément aux instructions du fabricant.
B. Coordonner l’accès pour l’équilibrage et pour tout réglage de registre/égaliseur.
3.2 RÉGLAGE
A. Équilibrer aux débits prescrits.
