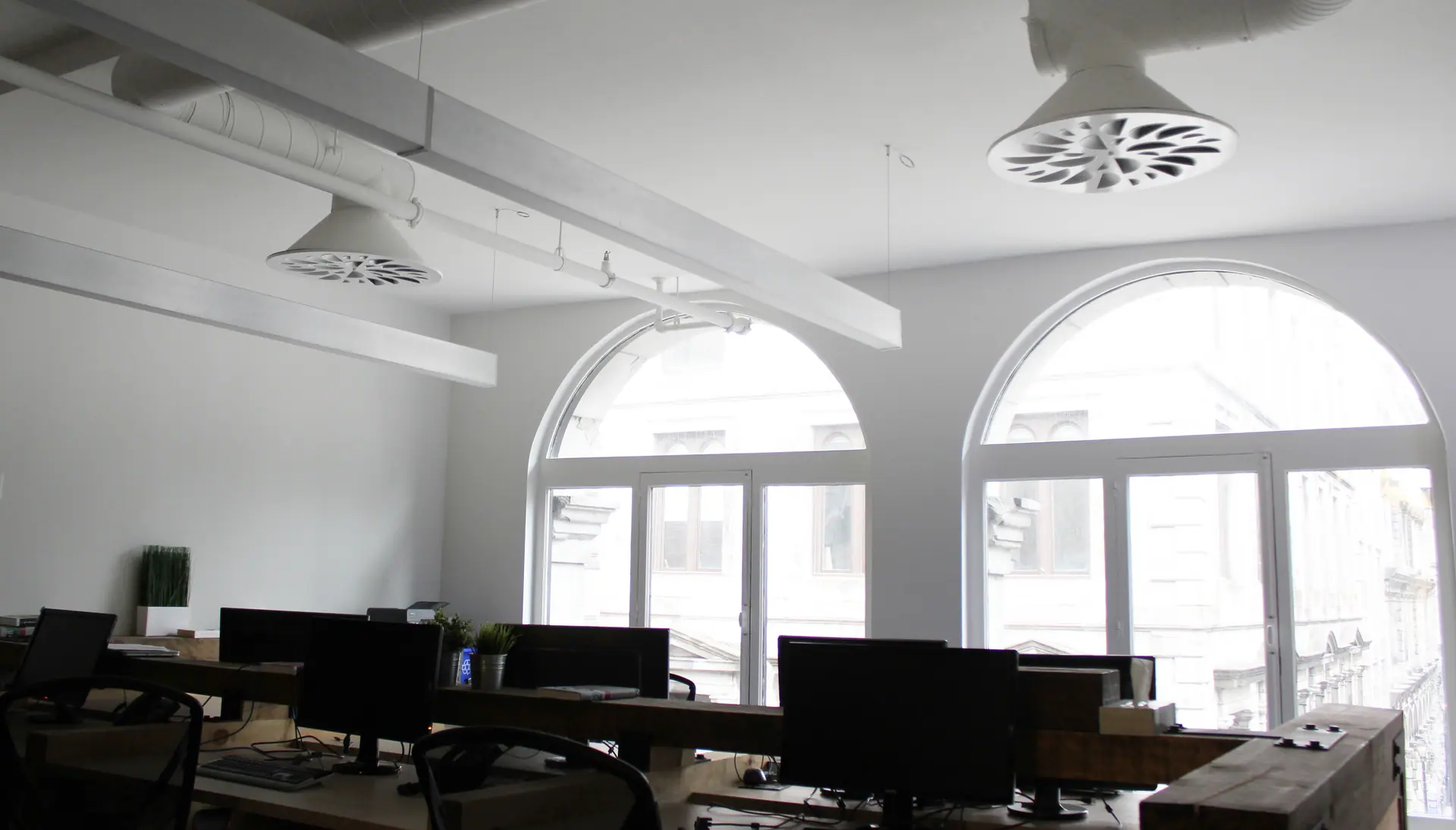

Confort thermique
Le confort se ressent.Les courants d’air se mesurent.
Le confort est subjectif. Le courant d’air qui tombe d’un diffuseur, lui, ne l’est pas : c’est de l’air trop rapide ou trop froid dans la zone occupée. Et on peut l’éliminer dès la conception.
Ce que vise la norme
80%
Aucune conception ne satisfait tout le monde.
La norme ASHRAE 55 considère un environnement confortable lorsqu’au moins 80 % des occupants le jugent acceptable. Les préférences varient d’une personne à l’autre. Mais la plainte la plus fréquente, le courant d’air sous le diffuseur de plafond, n’a rien de subjectif.
Les six facteurs du confort thermique
La diffusion d’air
- Température de l’air
- La qualité du mélange de l’air soufflé avant qu’il atteigne les occupants.
- Vitesse de l’air
- La vitesse résiduelle du jet dans la zone occupée : la source des courants d’air.
Le bâtiment et le système
- Température radiante
- Vitrages, murs et plafonds froids ou chauds.
- Humidité
- Régie par le système, pas par le diffuseur.
L’occupant
- Métabolisme
- Assis au bureau, debout, en mouvement.
- Habillement
- Varie selon la saison et la personne.
Où va le jet
Même débit. Même pièce. Deux comportements.
Coupe d’une pièce de 3 m de hauteur sous plafond, diffuseur au centre du plafond, en climatisation. La couleur indique la vitesse de l’air ; l’orangé représente l’air ambiant : induit par le jet au centre, entraîné le long du plafond, puis il redescend le long des murs et revient à travers la zone occupée. Passez au débit réduit pour voir le comportement en VAV.
Diffuseur
Débit
Le jet reste concentré.
Le jet induit peu d’air ambiant. Il garde sa vitesse et sa basse température le long du plafond, puis se détache et tombe dans la zone occupée : c’est le courant d’air.
Le jet se mélange au plafond.
Les ailettes hélicoïdales divisent l’air soufflé en nombreux petits jets qui induisent beaucoup d’air ambiant. L’air se mélange et ralentit au plafond, avant d’atteindre les occupants.
À débit réduit, le jet chute.
L’air soufflé n’a plus assez de vitesse pour adhérer au plafond et n’induit aucun air ambiant. L’air froid tombe directement dans la zone occupée : une douche froide sous le diffuseur.
À débit réduit, le jet adhère encore au plafond.
Le mouvement hélicoïdal maintient le jet contre le plafond, même à débit réduit, et il induit encore à peu près autant d’air ambiant qu’un diffuseur conventionnel à débit élevé. Pas de douche froide.
Vitesse de l’air dans la zone occupée
Illustration conceptuelle seulement. Elle montre le principe, pas une mesure : les températures, les débits et la qualité de l’air réels varient d’une pièce, d’un système et d’un bâtiment à l’autre. Pas une simulation CFD d’un produit précis.
Quand le conduit est plié.
L’entreplafond est souvent restreint : le conduit flexible doit alors être plié serré pour se raccorder sur le dessus du diffuseur. Dans un diffuseur à grandes ouvertures avec collet intégré, le pli projette l’air vers le côté opposé : la majorité de l’air sort par un côté, le reste se répartit entre les trois autres.
Installation
Un côté souffle, l’autre stagne.
Le côté fort souffle bien au-delà de sa vitesse de conception et tombe dans la zone occupée : un courant d’air. Du côté du conduit, le jet est faible et chute trop tôt, et ce bout de la pièce devient une zone chaude.
Uniforme de tous les côtés.
Le conduit se raccorde en ligne droite sur le côté du plénum. L’air est pressurisé avant de sortir par de nombreuses petites ouvertures : chaque côté souffle le même débit et l’air de la pièce se mélange uniformément.
Illustration conceptuelle seulement. Elle montre le principe, pas une mesure : les températures, les débits et la qualité de l’air réels varient d’une pièce, d’un système et d’un bâtiment à l’autre. Pas une simulation CFD d’un produit précis.
Le test de l’ingénieur
Un point est confortable, ou ne l’est pas.
L’ADPI (Air Diffusion Performance Index, indice de performance de la diffusion d’air, ASHRAE 113) est la proportion des points de mesure de la zone occupée qui satisfont à ce critère. Déplacez la sonde sur le graphique.
Température effective du courant d’air
–
–
- Vitesse
- –
- EDT
- –
L’ASHRAE Handbook – Fundamentals considère généralement qu’un ADPI supérieur à 80 % est acceptable.
Le prix de l’inconfort
L’inconfort coûte plus cher que le confort.
01
Plaintes
Les guerres de thermostat et les plaintes continuelles au sujet de la climatisation.
02
Absentéisme et performance
Un milieu de travail inconfortable se paie en absences et en baisse de rendement.
03
Appels de service
Chaque plainte devient un appel, une visite, un réglage, souvent sans que la cause soit corrigée.
Faites le calcul avec vos chiffres
Vos hypothèses, pas notre promesse.Valeur annuelle
–
Même une petite fraction de la masse salariale récupérée en productivité compense rapidement le coût de diffuseurs plus performants.
Comment EffectiV élimine les courants d’air
Quatre façons d’éviter l’air froid sur les épaules.
01
Réglables sur place
Chaque secteur du PLAY pivote sur 360° à partir de la face. Dans un bureau partagé, on oriente l’air loin de la personne incommodée, sans toucher au système.
★ PLAY-S
Diffuseur carré à secteurs ajustables sur 360 degrés
24 × 24 po · Acier

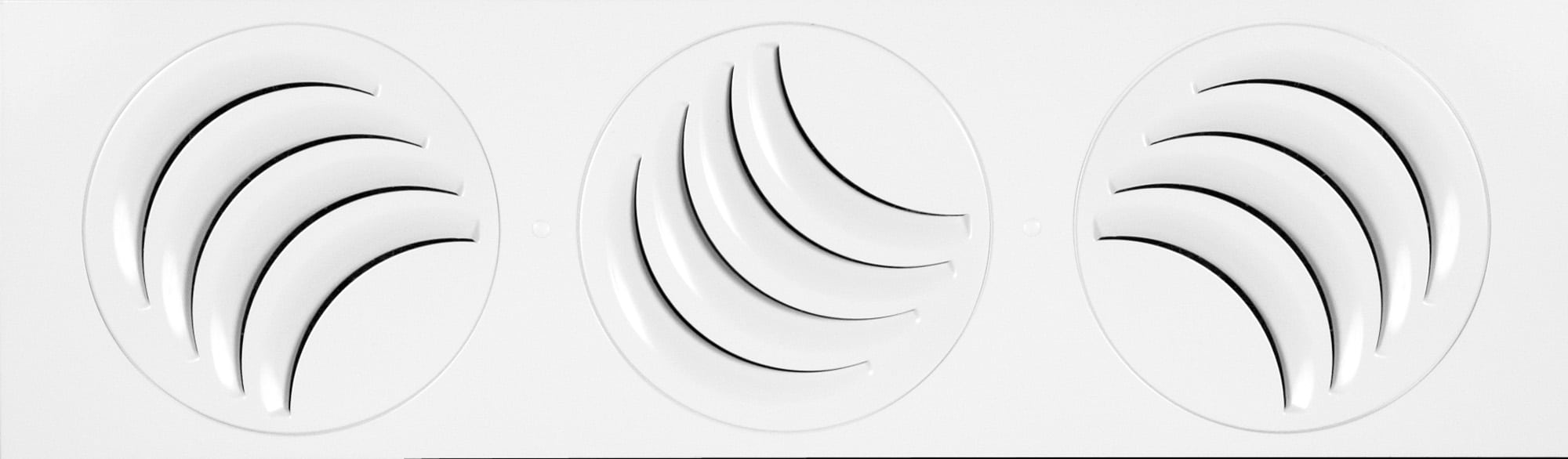

PLAY-R
Diffuseur rectangulaire à secteurs ajustables sur 360 degrés
36 × 12 po, 48 × 12 po · Acier
PLAY-C
Diffuseur rond à secteurs ajustables sur 360 degrés
25 po de diamètre · Acier
★ KOO
Diffuseur architectural à longue portée à buses multiples orientables
Aluminium, Acier galvanisé · Jet ajustable
Pour aller plus loin
Concevez le confort avant de construire.
SelectiV · Verified
Vous concevez une pièce? Commencez par l’air.
Disposez vos diffuseurs en 3D dans SelectiV, ou demandez une étude CFD Verified pour valider le confort, la qualité de l’air et la consommation d’énergie avant toute installation.
