LSD

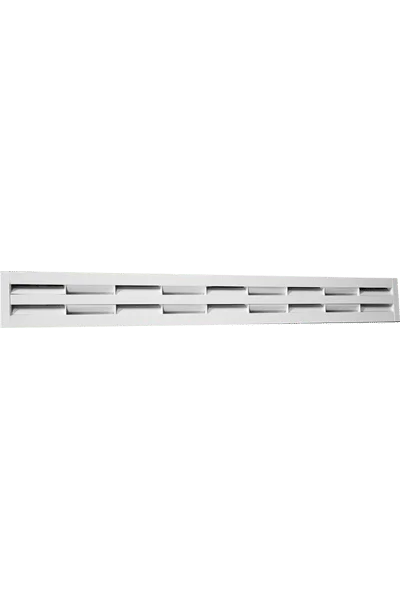

Diffuseur linéaire à fentes à haute induction
Les diffuseurs linéaires sectorisés à fentes à haute induction de la série LSD sont conçus pour allier esthétique et performance technique.
Offert de 1 à 4 fentes, LSD convient autant à l’alimentation qu’au retour. Ses secteurs de 4″ (100 mm) de longueur sont faits de lames courbes qui pivotent indépendamment pour obtenir une distribution horizontale de l’air dans une ou deux directions, ou une projection verticale.
Son ajustabilité complète et son taux d’induction élevé rendent le LSD unique. Il s’ajuste facilement pour diffuser l’air selon des motifs sur mesure au besoin, que ce soit pour éviter certaines personnes ou certains objets, ou pour cibler les fenêtres et autres sources de chaleur ou de froid.

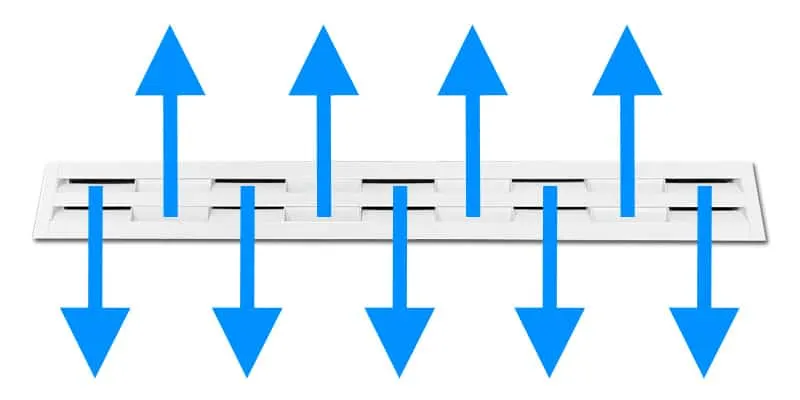

De plus, son motif alterné à 2 directions, qui est la configuration standard, produit un débit semblable à celui des autres diffuseurs linéaires, mais avec un taux d’induction beaucoup plus élevé : il mélange davantage d’air ambiant avec la même quantité d’air fourni.

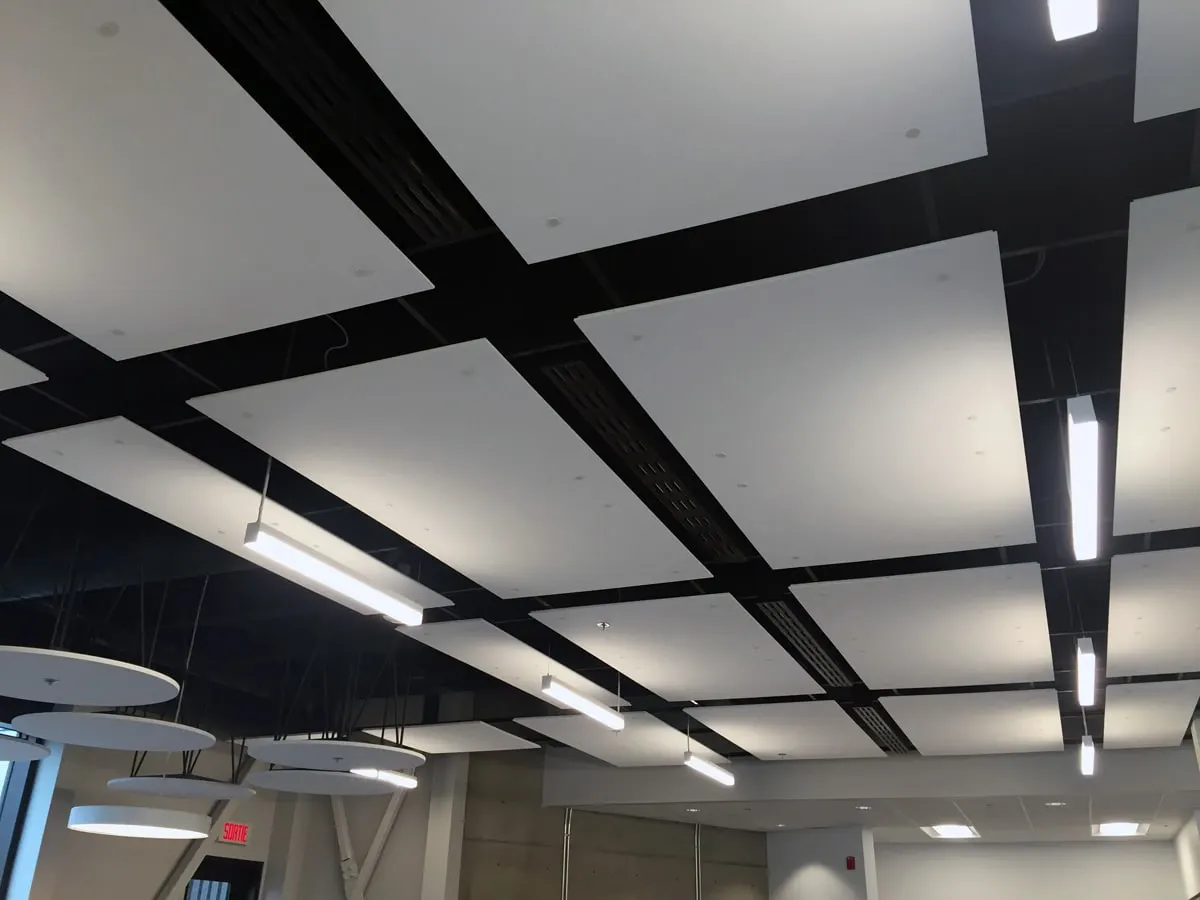

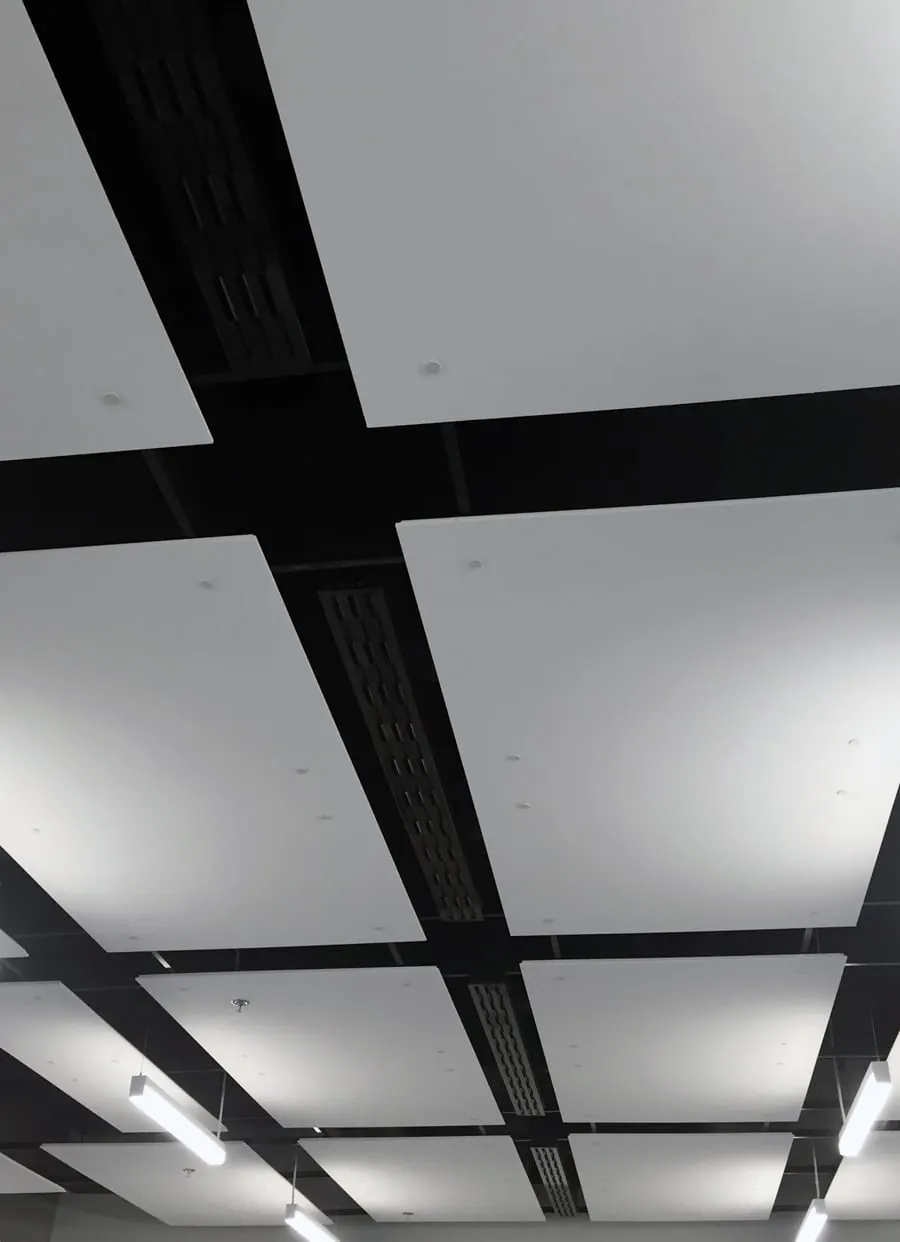

La technologie du LSD permet une décharge d’air à haute vitesse avec un faible bruit acoustique. Il s’installe dans les plafonds suspendus ou suspendu au plafond, et plusieurs sections peuvent être jointes pour former des diffuseurs continus.
- Débit ajustable
- Oui
- Matériau
- Aluminium, Ailettes en PVC
- Dimensions
- Toute longueur jusqu’à 6’ 6” (2 m)
Téléchargements
- Données de performance PDF
- Dessin de soumission PDF
- Installation, opération et entretien PDF
- Devis PDF
- Objet BIM Revit 2023 · 3 familles ZIP
- Dessin de soumission 90 Degree Angle Submittal Drawing PDF
- Dessin de soumission Submittal Drawing (Metric) PDF
- Dessin de soumission 90 Degree Corder Submittal Drawing (Metric) PDF
Description
Les diffuseurs linéaires sectorisés à fentes à haute induction de la série LSD sont conçus pour allier esthétique et performance technique.
Offert de 1 à 4 fentes, LSD convient autant à l’alimentation qu’au retour. Ses secteurs de 4″ (100 mm) de longueur sont faits de lames courbes qui pivotent indépendamment pour obtenir une distribution horizontale de l’air dans une ou deux directions, ou une projection verticale.
Son ajustabilité complète et son taux d’induction élevé rendent le LSD unique. Il s’ajuste facilement pour diffuser l’air selon des motifs sur mesure au besoin, que ce soit pour éviter certaines personnes ou certains objets, ou pour cibler les fenêtres et autres sources de chaleur ou de froid.
De plus, son motif alterné à 2 directions, qui est la configuration standard, produit un débit semblable à celui des autres diffuseurs linéaires, mais avec un taux d’induction beaucoup plus élevé : il mélange davantage d’air ambiant avec la même quantité d’air fourni.
La technologie du LSD permet une décharge d’air à haute vitesse avec un faible bruit acoustique.

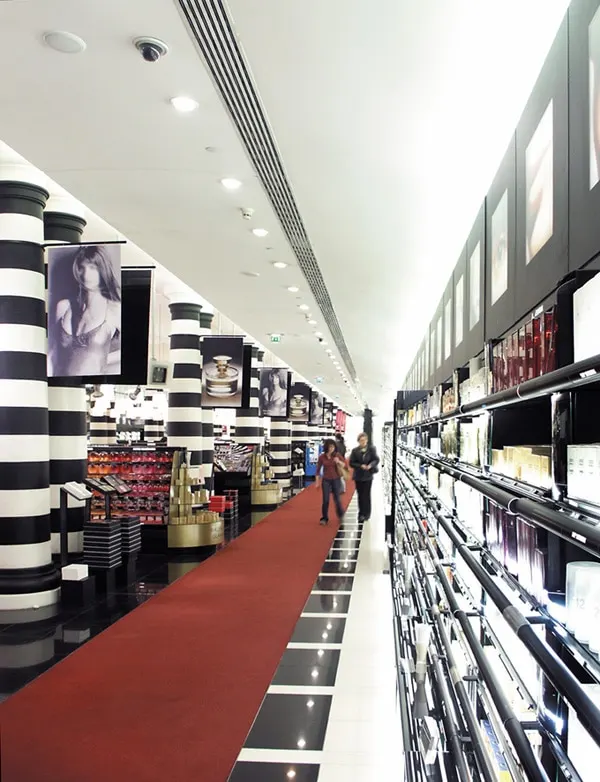

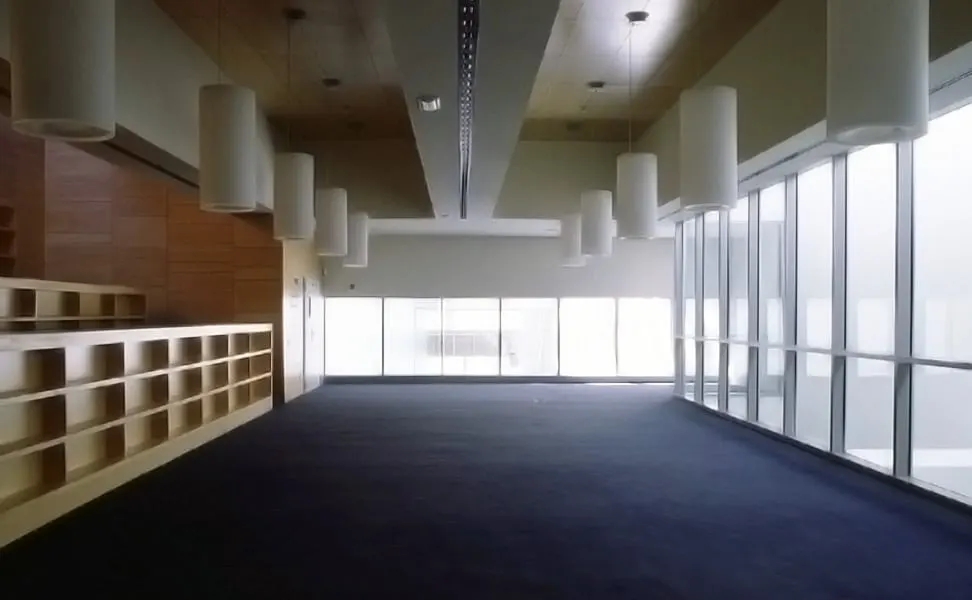

Il s’installe dans les plafonds suspendus ou suspendu au plafond. Plusieurs sections peuvent être jointes pour former des diffuseurs continus avec zones actives et inactives, sans rompre les lignes architecturales. Des angles à 90 degrés sont offerts pour les conceptions continues.
Les diffuseurs LSD admettent une variation de débit de 60 % tout en gardant le jet d’air stable. Ils s’utilisent de 8,5 à 13 pi (2,6 à 4 m) de hauteur et avec un écart de température allant jusqu’à 22 ºF (12 ºC).
- Chaque secteur de diffusion s’ajuste indépendamment pour répondre aux besoins locaux
- Motifs de diffusion à 1 direction, 2 directions, 2 directions alternées ou verticaux, ou combinaisons hybrides
- La diffusion à haute induction réduit plus rapidement l’écart de température et la vitesse de l’air
- Lignes et fini attrayants sur le plan architectural
- Système de montage par attaches invisibles offert avec le plénum PLSD, idéal pour le montage sur gypse sans vis apparentes, très rapide et sécuritaire
- Peut être joint pour créer de longs diffuseurs continus; coins à 90 degrés aussi offerts
- Diffuseur en aluminium avec lames courbes ajustables en PVC
- Offert avec ailettes blanches ou noires
Spécifications
23 37 XX – High Performance Architectural Diffusers
LSD – High Induction Linear Slot Diffusers (with PLSD plenums)
Texte de devis type pour les prescripteurs. Le PDF fait foi.
Lire le devisReplier
PART 1 – GENERAL
1.1 SUMMARY
A. High induction linear slot diffuser(s) with independently adjustable 4 in (100 mm) long sectors (curved blades) to form 1-way, 2-way, 2-way alternate (standard), vertical, or hybrid air patterns.
B. Diffusers shall be suitable for supply and return applications, 1 to 4 slots, as scheduled.
C. Standard factory configuration: 2-way alternate pattern for higher induction and stable air stream.
D. Performance envelope: stable air stream with approximately 60% airflow variation; suitable for ceiling heights 8.5 to 13 ft (2.6 to 4.0 m) and temperature differential up to 22°F (12°C), unless otherwise indicated.
E. Continuous installations: Provide multiple sections joined to form continuous lines with active/inactive areas as scheduled; provide 90-degree corner sections where indicated.
1.2 SUBMITTALS
A. Product Data: Manufacturer’s data for scheduled number of slots, length, air pattern(s), and mounting type, including pressure loss, diffuser-generated NC, throw data (as published), and induction ratio.
B. Shop Drawings: Show diffuser type (supply/return), number of slots, length(s), end borders (if any), finish, vane color, mounting method, plenum type and duct connection (if plenum is provided), damper/equalizer option selection, acoustical liner/thermal insulation options (if provided), and continuous/joint layout including corner sections.
C. Airflow Prediction Report (Required): Manufacturer-generated room airflow prediction report for each diffuser type and unique room condition using manufacturer performance data and recognized correction methods. Report shall include:
- 3D room layout with diffuser placement
- Airflow visualization views: plan, section, elevation
- Throws for terminal velocities of 150, 100, 60, 50, 40, 30, and 20 fpm
- Pressure loss at scheduled airflow
- Diffuser-generated NC
- Perceived NC at room center (5 ft height), 63–8000 Hz octave bands; include assumptions used
D. Verified CFD Validation (When Indicated): Provide EffectiV Verified CFD validation and summary report for spaces indicated and/or when operation is outside published selection limits.
1.3 SUBSTITUTIONS
A. Substitutions per Division 01. Proposed equals shall provide a line-by-line compliance matrix including all Part 1 deliverables, including the Airflow Prediction Report.
PART 2 – PRODUCTS
2.1 BASIS OF DESIGN
A. EffectiV LSD high induction linear slot diffuser(s) with independently adjustable curved blades and sector-based control.
2.2 MATERIALS AND CONSTRUCTION
A. Diffuser body: Extruded aluminum.
B. Adjustable blades: Curved PVC sector blades; each sector independently adjustable.
C. Vane color: White or black, as scheduled.
2.3 SIZES AND CONFIGURATION (AS SCHEDULED)
A. Number of slots: 1, 2, 3, or 4.
B. Length: Provide lengths as scheduled; provide sections with end borders or interior (no end borders) as required for continuous layouts. Provide 90-degree corners where scheduled.
C. Factory air pattern: Provide 2-way alternate as standard unless otherwise scheduled.
2.4 FINISH
A. Factory finish: Powder coat, TGIC-free, White M9016 unless otherwise scheduled; alternate finishes where specified.
2.5 MOUNTING (AS SCHEDULED)
A. PL: Concealed spring clips mounting (requires PLSD plenum) for quick installation and removable access.
B. PM: Concealed U-clip / long screw mounting kit for installation without plenum into drywall.
C. T: Visible screw mounting, where scheduled.
2.6 PLENUMS, DAMPERS, AND OPTIONS (AS SCHEDULED)

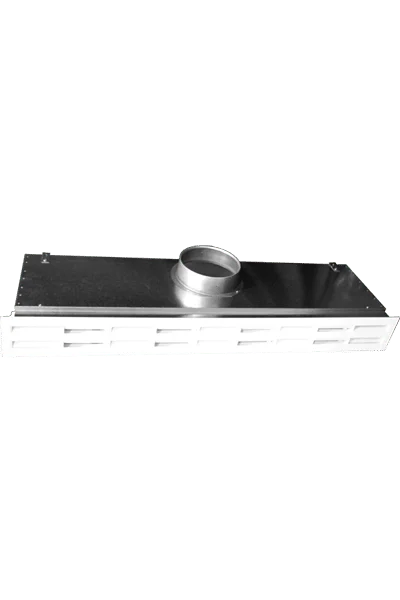

A. Plenums (as scheduled): High performance plenum box type:
- PLSD: Side connection
- PLSD-T: Top connection
B. Air equalizing grid (option): Provide where scheduled.
C. Integrated air volume damper / equalizer options (as scheduled):
- Perforated damper + air equalizer
- R
- MRT: Manual cable through face
- MRT2: Manual cable through drywall with termination fixture

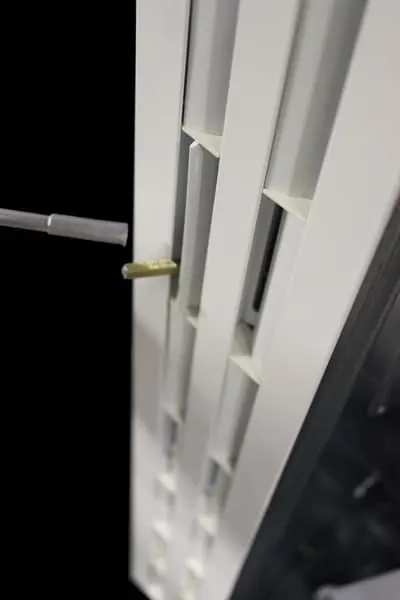

- EB: Battery-operated electro-balance damper, remote control, cable through face
- EB2: Battery-operated electro-balance damper, remote control, cable through drywall with termination fixture
D. Plenum insulation (options, as scheduled):
- 1/2 in acoustical liner
- 1 in acoustical liner
- 1/2 in closed-cell acoustical liner
- 2 in R6 thermal insulation
PART 3 – EXECUTION
3.1 INSTALLATION
A. Install straight, level, and aligned; coordinate continuous sections, inactive segments, and corner sections as scheduled.
B. Where PL mounting is scheduled, install diffuser to PLSD/PLSD-T plenum using concealed clip system and provide access for removal/re-installation.
3.2 ADJUSTING
A. Balance to scheduled airflow.
B. Adjust sectors to achieve scheduled air pattern (1-way, 2-way, 2-way alternate, vertical, or hybrid) and verify resulting comfort intent.
