OTO
OTO-UV
Diffuseur UV hélicoïdal architectural
Diffuseur UV architectural à jet hélicoïdal pour 100 pcm – 325 pcm
Les diffuseurs UV combinent filtration, irradiation UVC et diffusion de l’air à haute efficacité de l’air provenant du système de ventilation – une combinaison parfaite afin d’aider à contrôler la propagation de la COVID-19 et autres maladies aéroportées dans les bâtiments commerciaux et institutionnels.
Pour plus d’information sur les diffusers UV, visitez le site web dédié aux diffuseurs UV au DiffuseursUV.com.

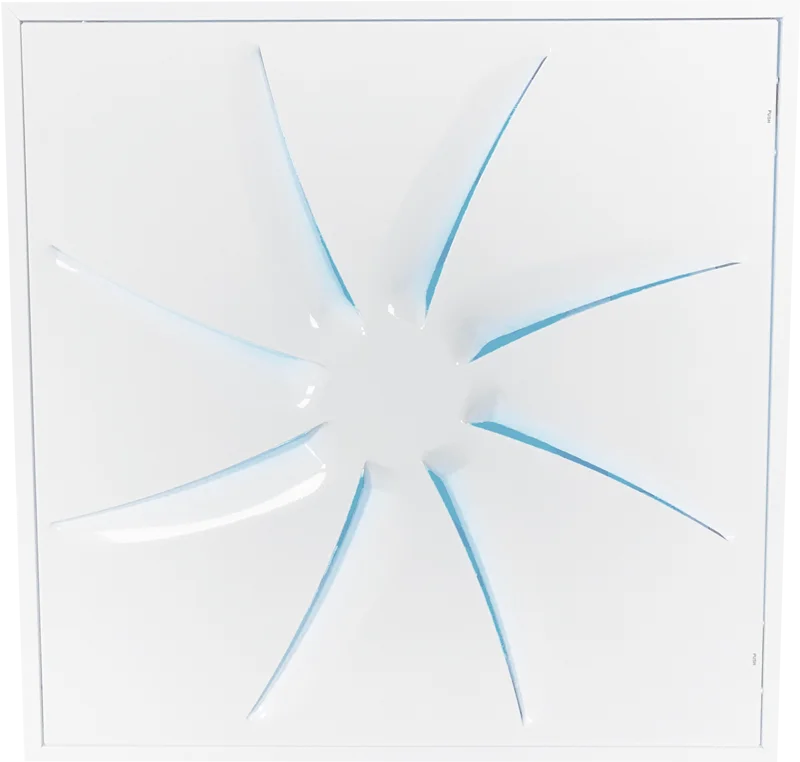

Le design des diffuseurs OTO permet un flux d’air uniforme dans la pièce. La configuration radiale des huit fentes courbées produit un système de jet d’air rotatif. La diffusion tourbillonnaire combinée à une vitesse de diffusion élevée se traduit par un mélange très efficace de l’air ventilé avec l’air ambiant, un taux d’induction élevé et une stratification de l’air réduite.
Téléchargements
Description
Les diffuseurs UV d’EffectiV sont une solution innovatrice, protégeant tel un bouclier toute pièce des contaminants provenant du reste de la bâtisse via les systèmes de ventilation. C’est une solution 3-en-1 qui stérilise l’air grâce aux rayons UVC, filtre l’air de la poussière et autres particules plus larges grâce à un filtre MERV-9A, puis améliore l’efficacité de diffusion d’air et la ventilation dans la pièce. En purifiant l’air à la toute fin des conduits et en le ralentissant encore davantage, les diffuseurs UV peuvent atteindre une désinfection de l’air allant jusq’à 100% pour les coronavirus SARS-CoV-1 et SARS-CoV-2, la légionellose et autres virus et bactéries pouvant être transmis via les systèmes de ventilation.
Visitez le site web dédié aux Diffuseurs UV pour plus d’information et pour visionner le vidéo à DiffuseursUV.com
Les diffuseurs UV représentent une solution pratique adaptée à la quasi-totalité des bâtiments existants sans besoins d’améliorations spécifiques. Ils disposent d’un accès ergonomique pour l’entretien et le remplacement du filtre.

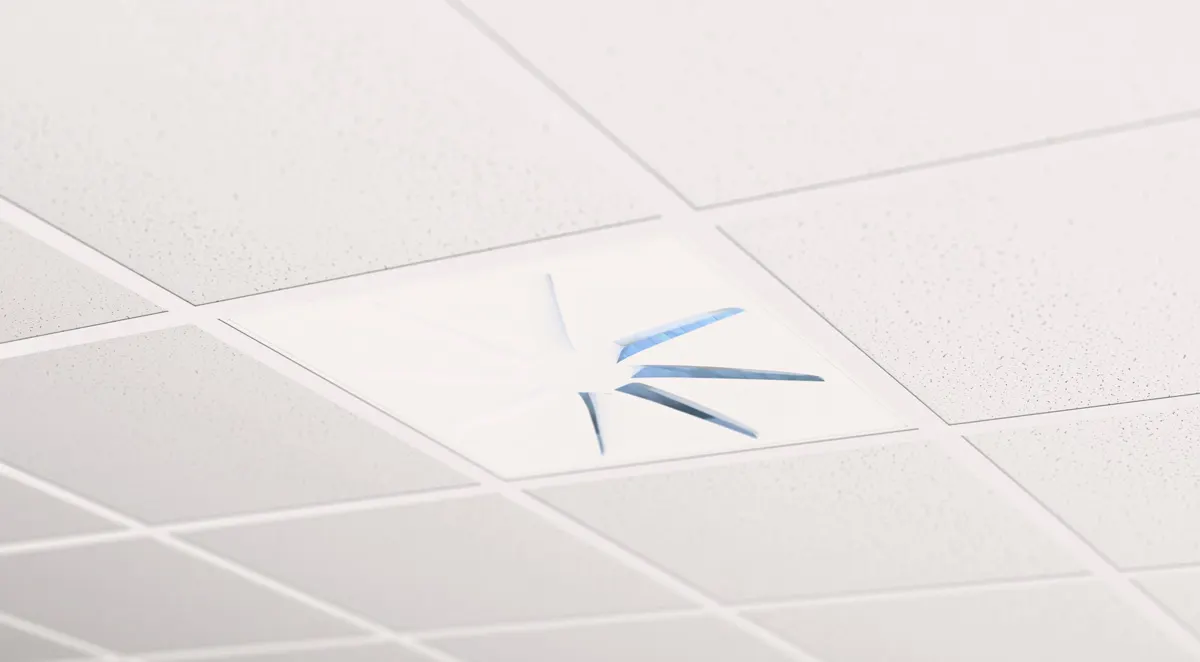

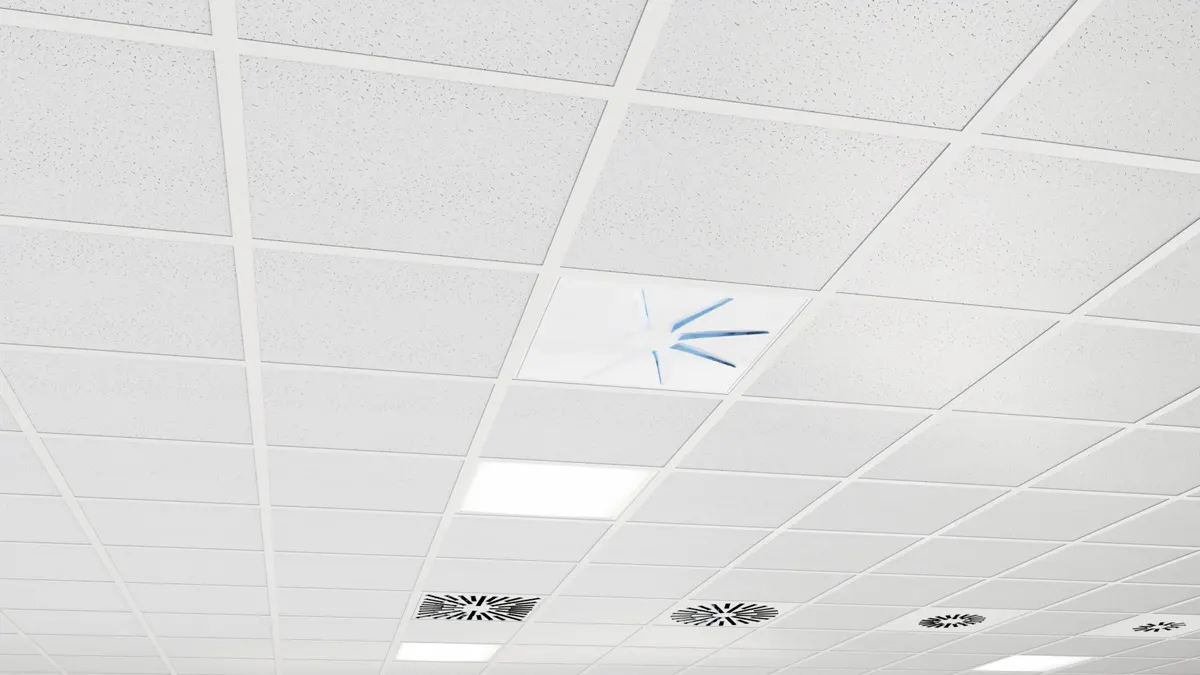

Les diffuseurs réglables OTO-UV sont conçus pour les systèmes de climatisation, de ventilation et de régulation différentielle de température jusqu’à 12°C (22°F). Ils peuvent être fixés ou suspendus aux faux plafonds, ou sur des cloisons sèches, à un niveau de 2,6 à 4 mètres (8.5 à 13 pieds) de hauteur. Les diffuseurs PLAY permettent une variation de débit de 60% tout en conservant un flux d’air stable.
Le design des diffuseurs OTO permet un flux d’air uniforme depuis chaque ouverture du système de ventilation. La configuration radiale des huit fentes courbées produit un système de jet d’air rotatif. La diffusion tourbillonnaire combinée à une vitesse de diffusion élevée se traduit par un mélange très efficace de l’air ventilé avec l’air ambiant, un taux d’induction élevé et une stratification de l’air réduite.
Devis
OTO-UV – Diffuseur UV hélicoïdal architectural carré
Texte de devis type pour les prescripteurs. Le PDF fait foi.
Lire le devisReplier
Comment prescrire
Fournir et installer le diffuseur UV hélicoïdal architectural carré OTO-UV, à fentes courbes embouties disposées radialement. Dimension : 24 × 24 po. Face articulée et amovible en acier galvanisé, avec fini de peinture en poudre blanc M9016.

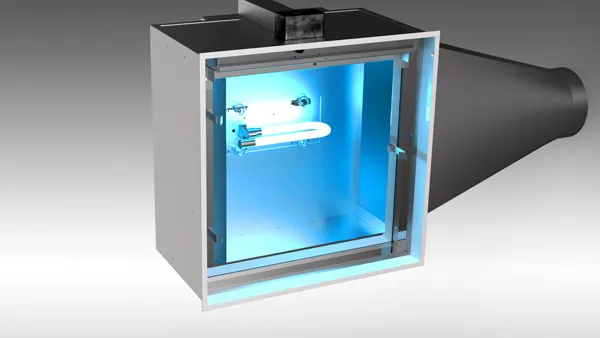

Plénum en aluminium intégrant une lampe UV-C en quartz sans émission d’ozone, une barrière UV assurant la sécurité des occupants et deux interrupteurs de sécurité qui mettent le système hors tension en l’absence de la barrière UV ou lorsque la face est ouverte. Le diffuseur doit être fourni et installé avec l’adaptateur de conduit conique en aluminium conçu pour les diffuseurs UV. Le plénum doit être muni de languettes antisismiques pour sa fixation à la structure du bâtiment. Le diffuseur doit être certifié UL pour la sécurité de son système électrique et de ses émissions UV.
L’efficacité d’irradiation germicide du diffuseur contre le SARS-CoV-2, en un seul passage, doit être supérieure à 99,9 % à 458 pcm et avoir été démontrée par un laboratoire indépendant, avec le virus réel, au moyen d’essais en triple redondance avec deux points de contrôle.
