PLAY
PLAY-R

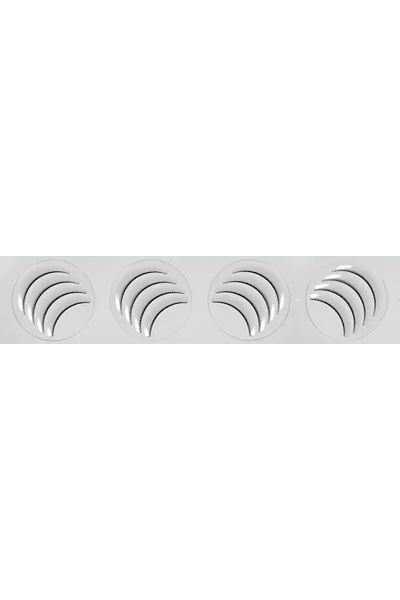

Diffuseur rectangulaire à secteurs ajustables sur 360 degrés
PLAY est le seul diffuseur ajustable permettant un ajustement horizontal complet du débit d’air sur 360 degrés. Cette caractéristique unique améliore considérablement le confort thermique dans les espaces de bureaux partagés, où les occupants n’ont pas tous la même tolérance à la température et aux courants d’air. Il est aussi utilisé dans d’autres applications commerciales où des ajustements peuvent être souhaités. Chaque secteur rond pivote sur 360 degrés. Le diffuseur s’ajuste facilement depuis la façade.

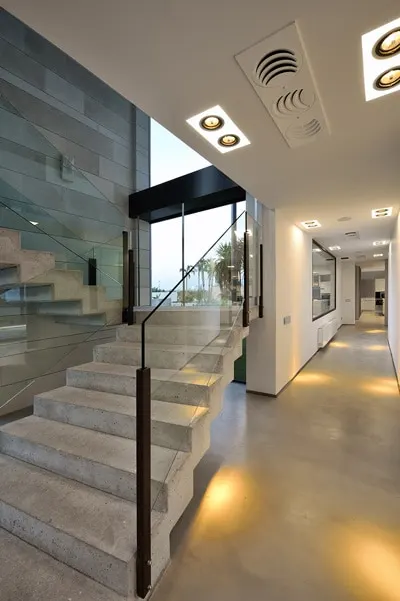

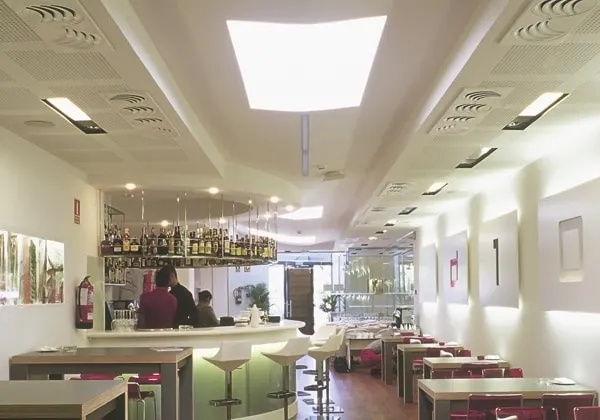

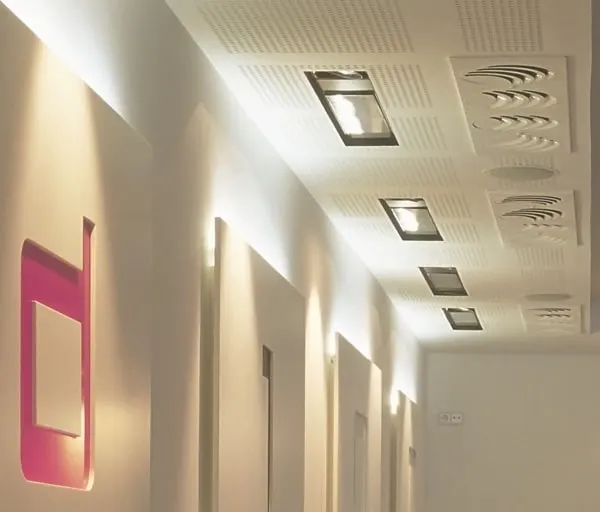

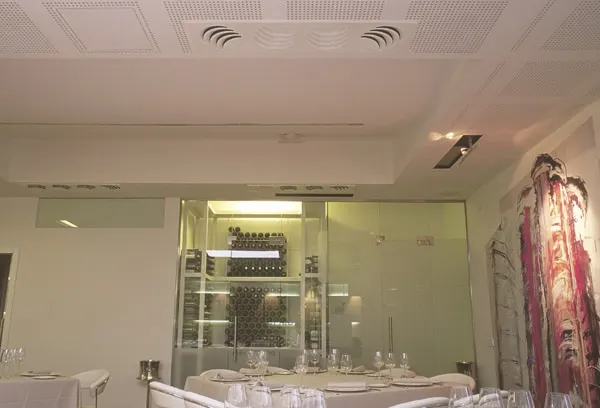

La forme, l’apparence et les caractéristiques uniques du diffuseur rectangulaire à secteurs ajustables PLAY-R ouvrent de nouvelles possibilités de conception. Offert en 48″ x 12″, il s’installe facilement sur gypse ou dans les plafonds suspendus. Son ajustement horizontal complet, combiné à sa forme allongée, en fait une excellente solution pour alimenter les grands espaces ou les espaces en longueur, les plafonds comportant des contraintes d’espace ou des obstacles, et bien d’autres applications. Il peut être ajusté pour combiner longue portée et large couverture devant de grandes fenêtres, ou simplement agir comme diffuseur directionnel dans les corridors, améliorant à la fois l’efficacité de diffusion et l’esthétique.
PLAY-R est recommandé pour des débits de 200 à 300 cfm.
PLAY est aussi offert en versions carrée (PLAY-S) et ronde (PLAY-C).
- Dimensions
- 48″ x 12″
- Matériau
- Acier
- Débit ajustable
- Oui, Horizontal
Téléchargements
Description
Les diffuseurs à secteurs ajustables PLAY d’EffectiV et MADEL® sont conçus pour les systèmes de climatisation, de ventilation et de chauffage avec un écart de température allant jusqu’à 54 ºF (12 ºC). Ils s’installent dans les plafonds suspendus, sur gypse ou suspendus au plafond, à des hauteurs de 8,5 à 13 pi (2,6 à 4 m).
Grâce à leurs secteurs de diffusion ajustables manuellement, les diffuseurs PLAY répondent à une grande variété d’exigences fonctionnelles et architecturales et offrent des solutions auparavant inexistantes.
L’ajustement de chaque secteur est facilité par des butées partielles qui indiquent les différentes positions. Selon l’orientation des secteurs, les diffuseurs PLAY agissent comme diffuseurs hélicoïdaux ou directionnels (1, 2, 3 ou 4 directions).
Combinés aux plénums de mélange haute performance PERFAIR, les diffuseurs PLAY émettent un débit uniforme sur toute la section de passage malgré les variations de température et de vitesse de l’air fourni et les installations de conduits non idéales.
Dans chacune de leurs configurations, les diffuseurs PLAY exploitent l’effet Coanda et créent un débit uniforme dans toutes les zones actives. Le taux d’induction élevé contribue à réduire la stratification. Les diffuseurs PLAY admettent une variation de débit de 60 % tout en gardant le jet d’air stable.
L’ajustement horizontal à 100 % unique aux diffuseurs PLAY, leur taux d’induction élevé et la stratification réduite permettent des conceptions offrant un niveau de confort nettement supérieur et des possibilités d’économies d’énergie importantes.
La façade et le plénum se commandent séparément et s’assemblent au moyen d’une vis traversant la façade et fixée dans la barre transversale du plénum.
Spécifications
23 37 XX – High Performance Architectural Diffusers
PLAY-R – High Induction Adjustable Sectors Rectangular Diffuser with
Texte de devis type pour les prescripteurs. Le PDF fait foi.
Lire le devisReplier
PERFAIR Plenum
PART 1 – GENERAL
1.1 SUMMARY
A. High induction adjustable sectors rectangular ceiling diffuser with full 360-degree horizontal adjustment from the face without tools; capable of swirl or directional patterns by sector orientation. Diffusers are shipped factory-adjusted as swirl diffusers.
B. Provide manufacturer-supplied plenums for all PLAY diffusers. Plenums shall be supplied by EffectiV and sized/configured for the scheduled diffuser model(s) and duct connection(s).
C. Provide volume dampers only where scheduled. Provide accessories (including air equalizer, acoustical liner, and thermal insulation) only where scheduled.
1.2 SUBMITTALS
A. Product Data: Manufacturer’s data for diffuser face and plenum, including published performance data for scheduled sizes and airflows: airflow range, pressure loss, throw, diffuser- generated NC, and induction ratio.
B. Shop Drawings: Show scheduled model, face size, neck size, plenum model and connection type, damper type and location (when provided), air equalizer type (when provided), finish/color, mounting type, and installation details. Indicate acoustical insulation and thermal insulation where specified or required for the application.
C. Airflow Prediction Report (Required): Provide manufacturer-generated room airflow prediction report for each diffuser type and unique room condition using manufacturer performance data and recognized correction methods (ΔT correction factors, Coanda effects, buoyancy effects, jet interaction, and wall/floor/ceiling collision effects). Report shall include:
- 3D room layout with diffuser placement.
- Predicted airflow visualization views: plan (top), section (side), elevation (front).
- Throw distances for terminal velocities of 150, 100, 60, 50, 40, 30, and 20 fpm.
- Pressure loss at scheduled airflow.
- Diffuser-generated NC.
- Perceived NC: sound pressure at room center (5 ft height) from all sources combined across 63–8000 Hz octave bands; include resulting NC and key assumptions used.
D. Verified CFD Validation (When Indicated): Provide EffectiV Verified CFD validation and summary report for spaces indicated on drawings and/or when diffuser operation is outside manufacturer published selection limits (airflow, ΔT, mounting height, geometry).
1.3 SUBSTITUTIONS
A. Substitutions per Division 01.
B. Proposed equals shall provide a line-by-line compliance matrix including all submittals in Part 1, including the Airflow Prediction Report deliverables.
PART 2 – PRODUCTS
2.1 BASIS OF DESIGN
A. EffectiV PLAY-R high induction adjustable sectors rectangular diffuser; heavy-gauge powder coated steel face; face and plenum ordered separately.
2.2 DIMENSIONS AND AIRFLOW RANGE
A. Face: 48 in x 12 in (1215 mm x 299 mm), unless otherwise scheduled.
B. Recommended airflow range: 200 to 400 cfm.
2.3 PERFORMANCE / APPLICATION LIMITS
A. Suitable for temperature differential up to 22°F (12°C) and ceiling heights 8.5 to 13 ft (2.6 to 4.0 m), unless otherwise indicated.
B. Diffuser shall allow approximately 60% flow variation while maintaining a stable air stream.
2.4 MATERIALS AND CONSTRUCTION
A. Face: Heavy-gauge steel, factory powder coated (TGIC-free), white M9016 unless otherwise scheduled.
B. Factory setting: Diffusers shall be shipped factory-adjusted for swirl discharge.
C. Adjustment: Manually adjustable sectors; each sector adjustable strictly horizontal with full 360-degree range from the face without tools.
D. Face-to-plenum attachment: Face and plenum are ordered separately and attached with fasteners through the face into the plenum crossbar, per manufacturer method.
2.5 PLENUMS AND DAMPERS (PLENUMS REQUIRED; DAMPERS/ACCESSORIES AS SCHEDULED)
A. Plenums (required): Provide PERFAIR plenums by EffectiV for all PLAY-R diffusers; attach diffuser face per manufacturer’s method.
B. Plenum features: Plenums shall include anti-seismic attachment tabs as standard.
C. Plenum selection (rectangular), as scheduled:
- PERFAIR-RS: Rectangular plenum, side connection.
- PERFAIR-RT: Rectangular plenum, top connection.
D. Air equalizer (optional): Provide integrated air equalizer where indicated.
E. Volume damper (optional): Provide where indicated (perforated damper, MRT, MRT2, EB, EB2).
F. Plenum insulation (optional): Provide acoustical liner and/or thermal insulation where indicated; indicate type and thickness on Shop Drawings.
PART 3 – EXECUTION
3.1 INSTALLATION
A. Install diffuser and EffectiV plenum per manufacturer instructions.
B. Coordinate access for balancing and for any damper/equalizer adjustment.
3.2 ADJUSTING
A. If field adjustment is required, set sector positions to achieve scheduled air pattern (swirl or directional) and balance to scheduled airflow.
