KOO★ vedette
KOO

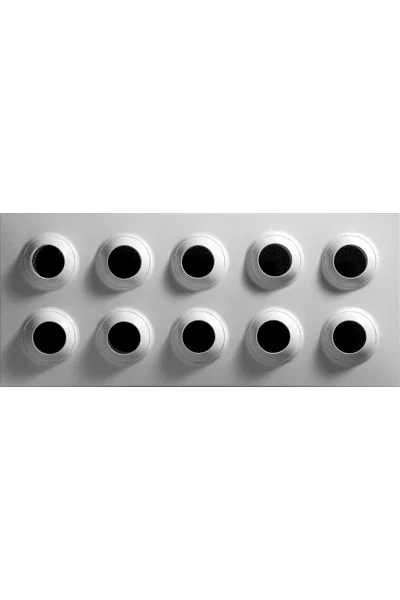

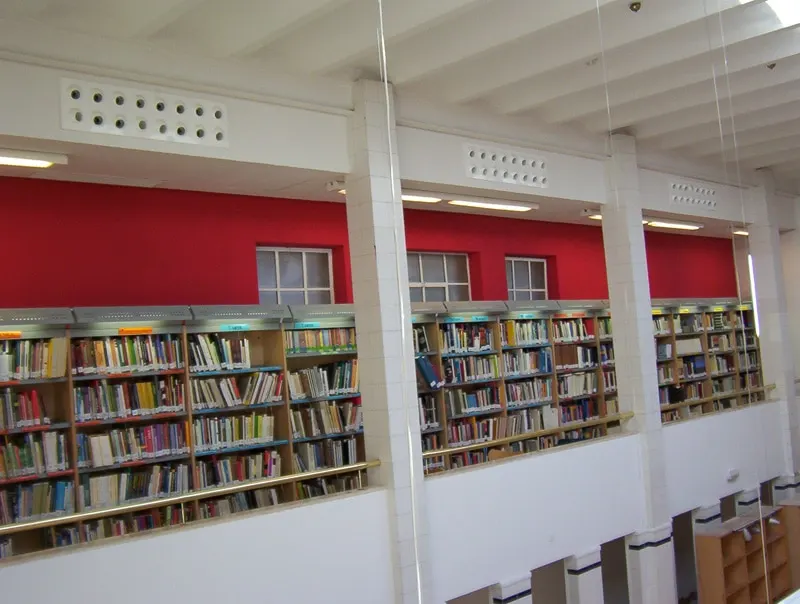

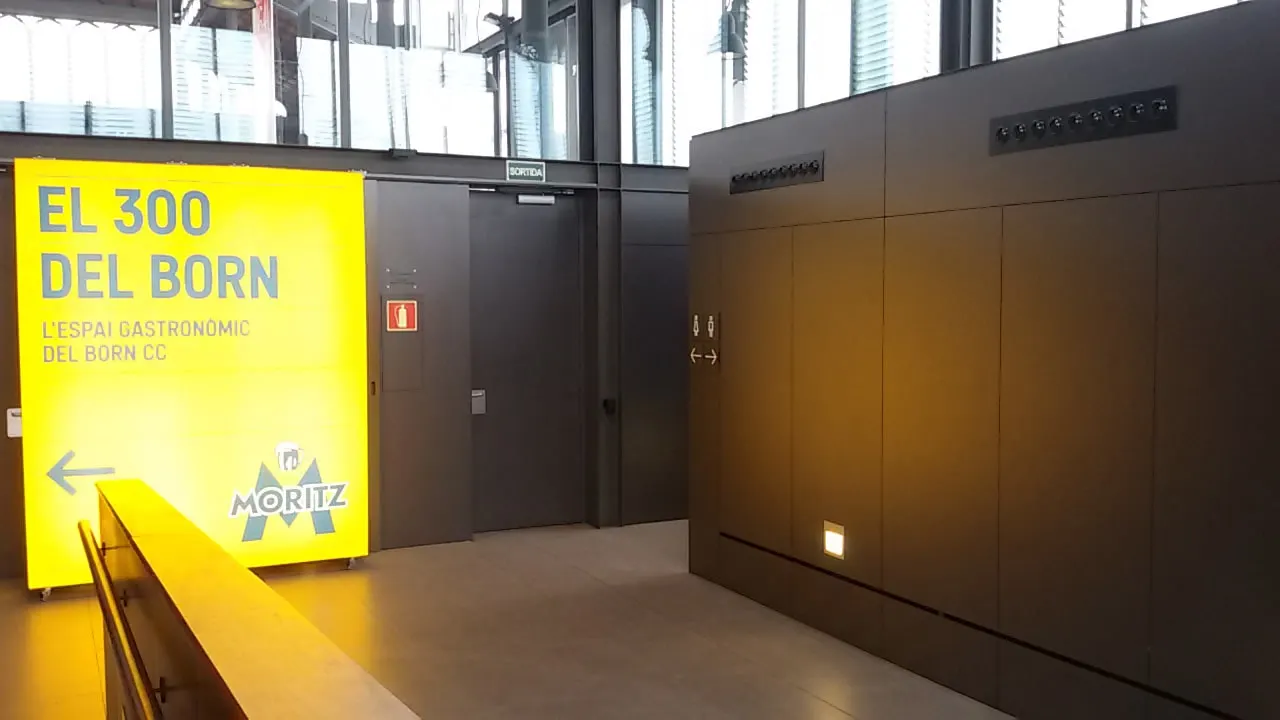

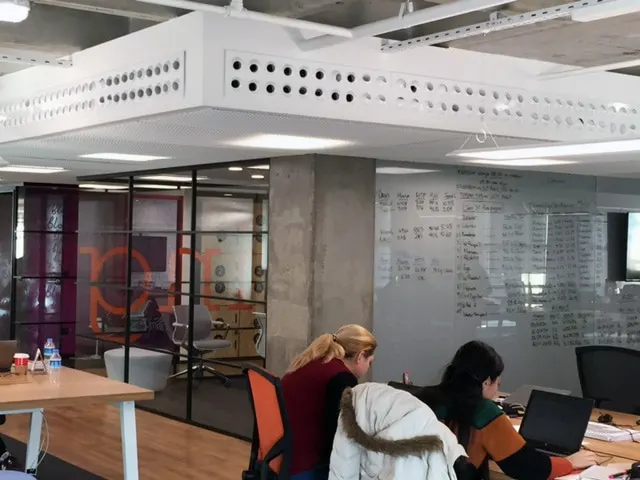

Diffuseur architectural à canons multiples ajustables à longue portée

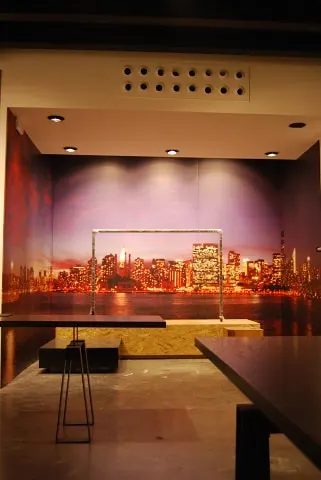

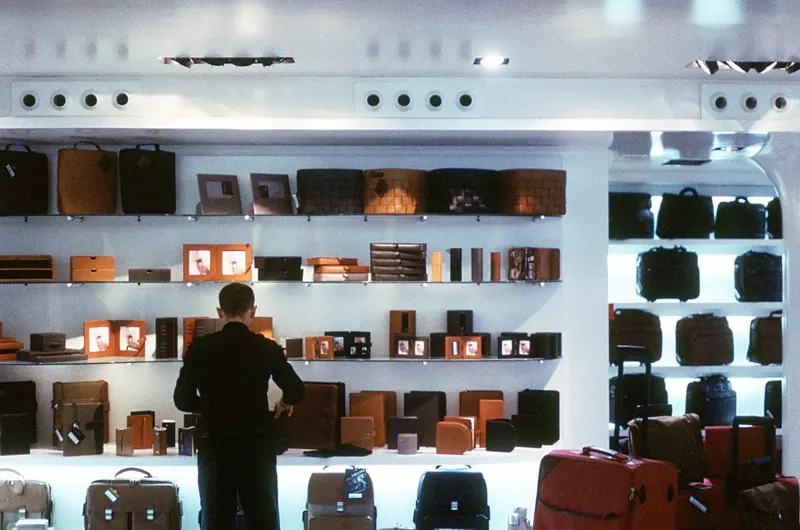

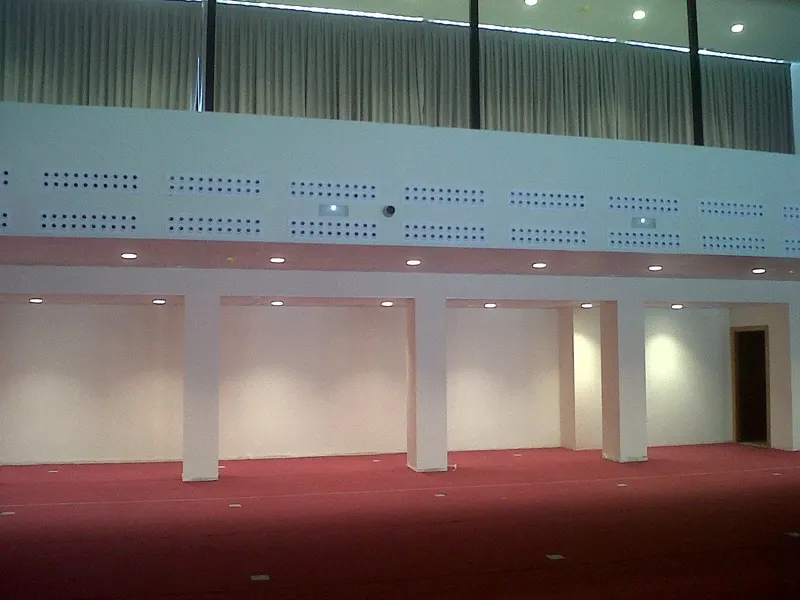

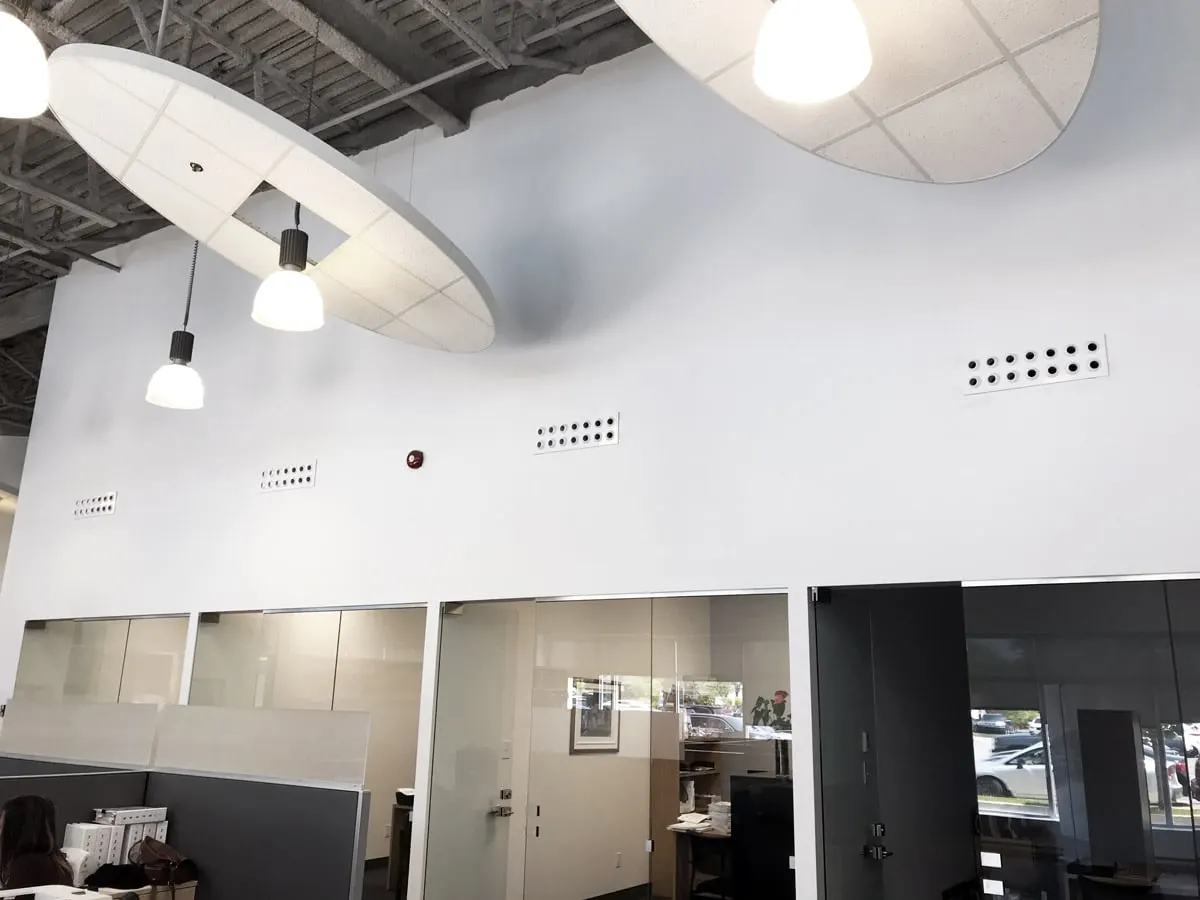

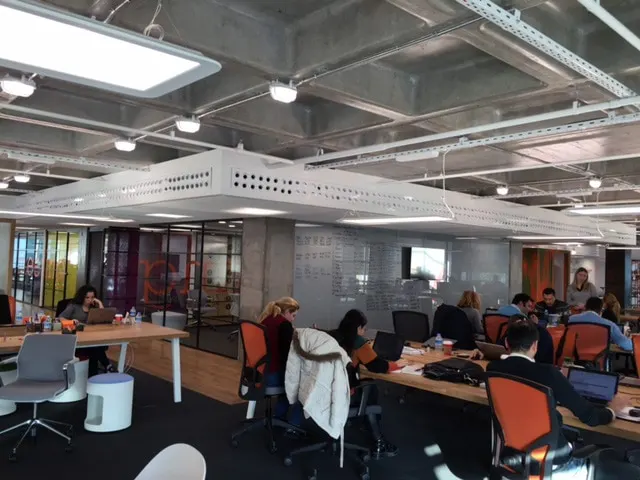

Les diffuseurs à canons multiples à longue portée KOO représentent l’avant-garde du design de diffuseurs d’air. En intégrant une ou deux rangées de canons à jet dans un panneau rectangulaire, on obtient une surface lisse et homogène qui réduit l’impact visuel sur l’architecture intérieure.

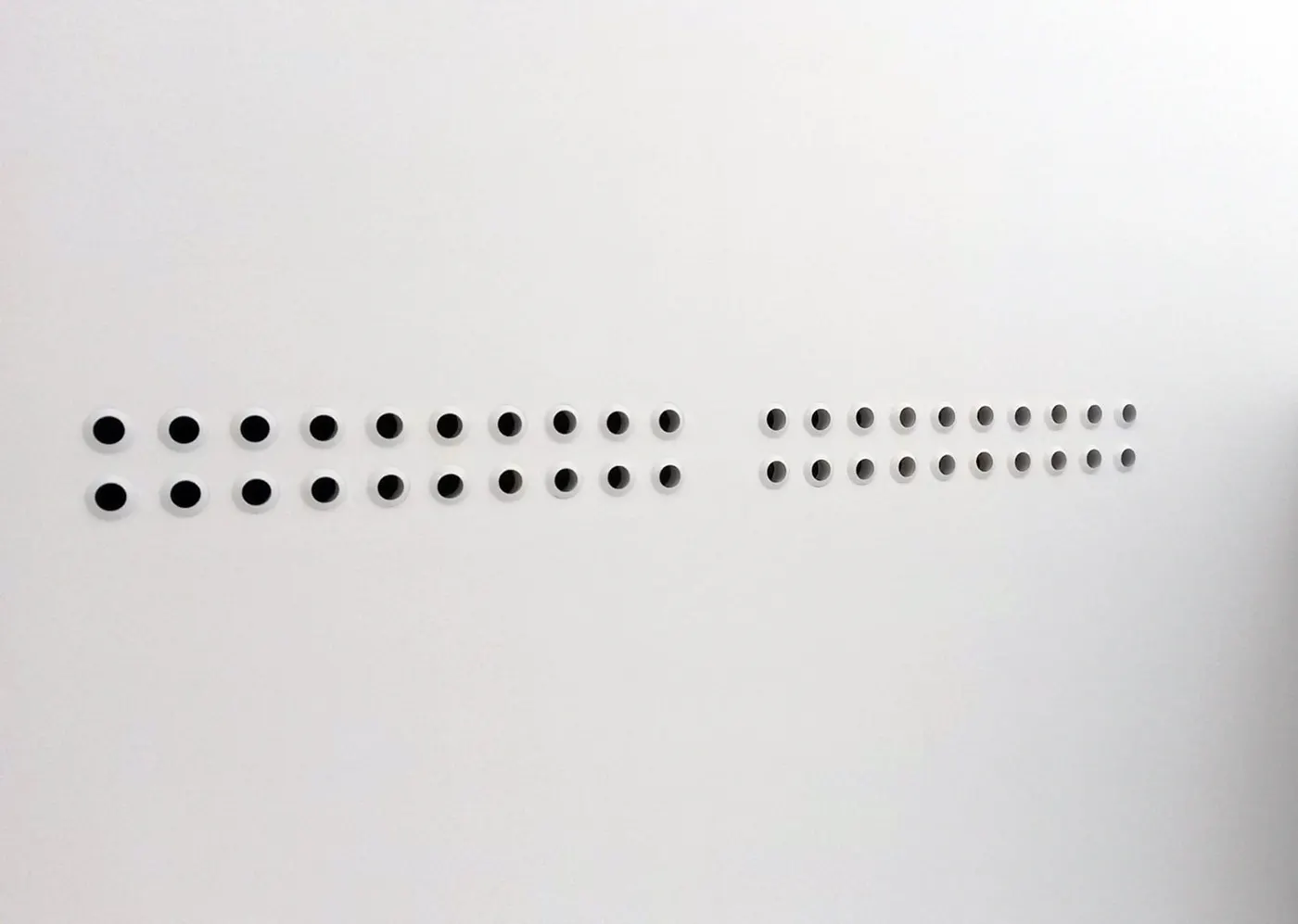

KOO se compose de multiples canons en aluminium alignés sur une ou deux rangées dans un panneau en acier galvanisé. Deux diamètres de canon sont offerts : 3 5/32″ (80 mm) et 4 59/64″ (125 mm). Chaque panneau peut compter de deux à vingt canons. Au total, 32 combinaisons permettent de fournir entre 15 et 1065 cfm.
KOO est offert avec plusieurs options :
- Attaches à ressort dissimulées avec crochets de sécurité pour l’installation au plafond, réduisant le temps d’installation à quelques secondes, sans vis apparentes.
- Plénums PLRX assortis, à raccord(s) sur le dessus ou sur le côté.
- Vaste choix de volets de débit, dont notre volet perforé / égalisateur d’air standard et notre série de volets à câble.
- Plénums aussi offerts avec revêtement acoustique ou isolation thermique.
- Adaptateur IEK pour monter KOO directement sur un conduit métallique rond.
- Débit ajustable
- Oui
- Matériau
- Aluminium, Acier galvanisé
Téléchargements
Description
Les diffuseurs à canons multiples à longue portée KOO représentent l’avant-garde du design de diffuseurs d’air. En intégrant une ou deux rangées de canons à jet dans un panneau rectangulaire, on obtient une surface lisse et homogène qui réduit l’impact visuel sur l’architecture intérieure.
Grâce à leurs canons ajustables manuellement dans toutes les directions, les diffuseurs à panneau KOO répondent à des exigences fonctionnelles et architecturales variées.
KOO se compose de multiples canons en aluminium alignés sur une ou deux rangées dans un panneau en acier galvanisé. Deux diamètres de canon sont offerts : 3 5/32″ (80 mm) et 4 59/64″ (125 mm). Chaque panneau peut compter de deux à vingt canons. Au total, 32 combinaisons permettent de fournir entre 15 et 1065 cfm.
Grâce à sa longue portée et à la flexibilité d’orientation de son jet, KOO convient à la diffusion d’air dans toutes sortes d’architectures. Il offre un taux d’induction élevé, réduisant la stratification.
Le système d’attaches à ressort dissimulées réduit le temps d’installation à quelques secondes. Il comprend aussi des crochets de sécurité pour l’installation au plafond. Le résultat est une surface lisse et homogène qui réduit l’impact visuel sur l’architecture intérieure.
Des plénums PLRX assortis sont offerts avec raccord(s) sur le dessus ou sur le côté. Un vaste choix de volets de débit est aussi offert, dont notre volet perforé / égalisateur d’air standard et notre série de volets à câble. D’autres options comprennent les revêtements acoustiques et l’isolation thermique. Comme tous nos plénums, les languettes antisismiques sont de série.
KOO peut aussi être monté directement sur un conduit métallique rond au moyen d’un adaptateur IEK.
Spécifications
23 37 XX – High Performance Architectural Jet Diffusers
KOO – Adjustable Long Throw Multi-Nozzle Jet Diffusers (with PLRX
Texte de devis type pour les prescripteurs. Le PDF fait foi.
Lire le devisReplier
plenums)
PART 1 – GENERAL
1.1 SUMMARY
A. Adjustable long-throw multi-nozzle jet diffuser(s) for large spaces and high ceilings; suitable for wall or ceiling mounting.
B. Each jet nozzle shall be manually adjustable to direct airflow up to 30 degrees in each direction.
C. Suitable for air conditioning, ventilation, and heating applications with temperature differential up to 22°F (12°C).
D. Provide manufacturer-supplied plenums for all KOO diffusers. Plenums shall be supplied by EffectiV and sized/configured for the scheduled diffuser size, mounting type, and duct connection(s).
1.2 SUBMITTALS
A. Product Data: Manufacturer’s data for scheduled diffuser size(s), nozzle diameter, number of nozzles, free area, recommended airflow range, pressure loss, diffuser-generated NC, and throw values (including values with and without ceiling effect where published).
B. Shop Drawings: Show model designation, panel size, nozzle diameter, nozzle quantity and arrangement (one row or two rows), finish, mounting type, plenum type, duct connection layout, and all scheduled damper/equalizer and accessory selections. Indicate acoustical insulation and thermal insulation where specified or required for the application.
C. Airflow Prediction Report (Required): Provide manufacturer-generated room airflow prediction report for each diffuser type and unique room condition using manufacturer performance data and recognized correction methods. Report shall include:
- 3D room layout with diffuser placement.
- Predicted airflow visualization views: plan, section, and elevation.
- Throw distances for terminal velocities of 150, 100, 60, 50, 40, 30, and 20 fpm.
- Pressure loss at scheduled airflow.
- Diffuser-generated NC.
- Perceived NC at room center (5 ft height), 63–8000 Hz octave bands; include assumptions used.
D. Verified CFD Validation (When Indicated): Provide EffectiV Verified CFD validation and summary report for spaces indicated on drawings and/or when operation is outside published selection limits.
1.3 SUBSTITUTIONS
A. Substitutions per Division 01.
B. Proposed equals shall provide a line-by-line compliance matrix including all Part 1 deliverables, including the Airflow Prediction Report.
PART 2 – PRODUCTS
2.1 BASIS OF DESIGN
A. EffectiV KOO adjustable long-throw multi-nozzle jet diffuser(s).
2.2 CONSTRUCTION AND MATERIALS
A. Nozzles: Spun aluminum jet nozzles; each nozzle rotates independently for directional adjustment.
B. Face panel: Galvanized steel panel.
C. Rotation seal: Non-deformable material meeting fire/smoke classification requirements as published by manufacturer.
D. Finish: Factory powder coat, TGIC-free, white M9016 unless otherwise scheduled.
2.3 CONFIGURATION (AS SCHEDULED)
A. Provide scheduled panel size(s) and height(s) with one row or two rows of nozzles, as scheduled.
B. Provide scheduled nozzle diameter:
- 80 mm (3-5/32 in), or
- 125 mm (4-59/64 in).
C. Select diffuser size within manufacturer recommended minimum and maximum airflow ranges for the scheduled configuration.
2.4 MOUNTING (AS SCHEDULED)
A. Provide one of the following mounting types:
- S: Concealed pressure clips mounting (requires PLRX plenum or mounting frame), or
- T: Visible screws mounting.
B. Optional adapter: Provide IEK adapter where scheduled for direct mounting on round duct.
2.5 PLENUMS AND INTEGRATED AIR VOLUME DAMPERS (AS SCHEDULED)
A. Plenums (required): Provide PLRX plenums by EffectiV for all KOO diffusers; attach diffuser per manufacturer’s method.
B. Plenum types (as scheduled):
- PLRX-S
- PLRX-T
C. Integrated air volume damper / equalizer options (as scheduled): Perforated damper + air equalizer; R; MRT; MRT2; EB; EB2.
D. Limitation: MRT, MRT2, EB, and EB2 damper options shall be provided only where the scheduled diffuser configuration includes two nozzle rows (panel heights 8 in and 12 in).
PART 3 – EXECUTION
3.1 INSTALLATION
A. Install diffusers level, straight, and aligned; coordinate wall or ceiling mounting orientation and discharge direction per plans.
B. Coordinate access for balancing and for any damper adjustment.
3.2 ADJUSTING
A. Balance to scheduled airflow and set nozzle directions to achieve the design air pattern.
Vous aimerez aussi

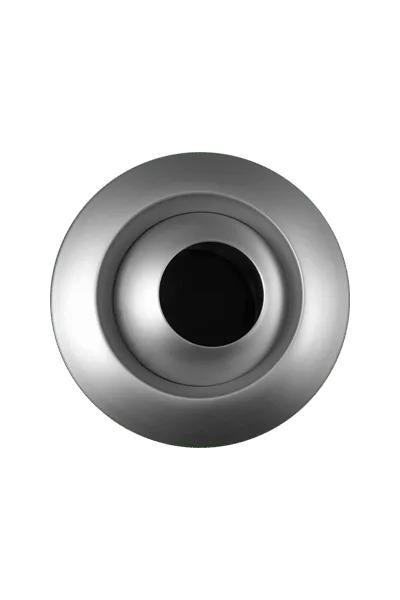

KAM-W
Diffuseur à buse à long jet ajustable pour montage en surface
05″ Ø col, 06″ Ø col, 08″ Ø col, 10″ Ø col, 12″ Ø col, 16″ Ø col, Aussi offert en métrique · Aluminium
★ LSD
Diffuseur linéaire à fentes à haute induction
Oui · Aluminium, Ailettes en PVC

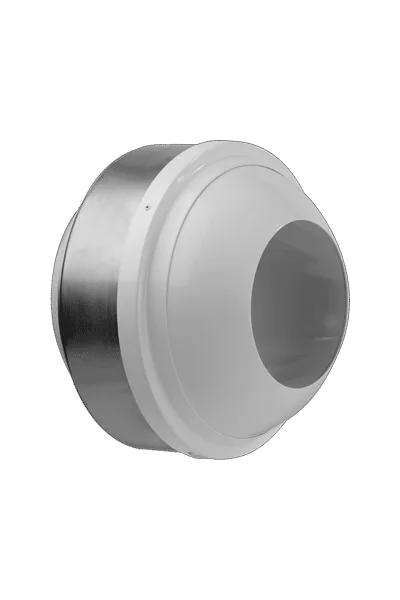

KAM-D
