KOBE

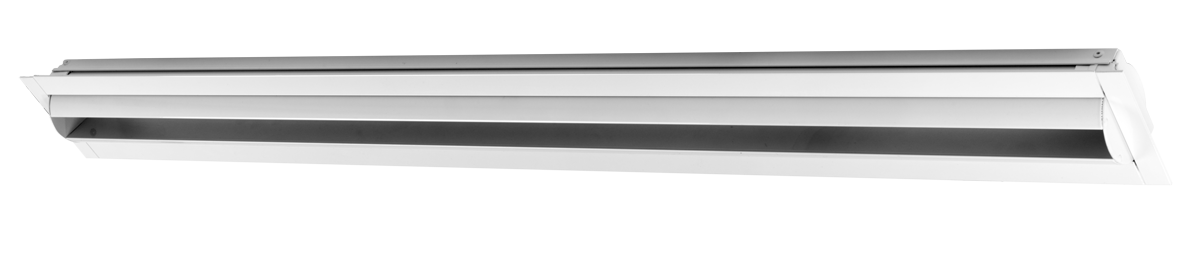

Diffuseur linéaire à jet à longue portée ajustable
Les diffuseurs linéaires à jet à longue portée ajustables KOBE ont été conçus pour allier esthétique et performance technique.
Ils peuvent être montés au mur pour diffuser l’air horizontalement dans de grands espaces, ou au plafond pour diffuser l’air vers le bas, par exemple pour couvrir des murs de grandes hauteurs.
Avec différentes tailles de fentes disponibles et un angle d’alimentation réglable de ± 30º, les diffuseurs KOBE conviennent à tous les types d’architectures et de besoins en flux d’air.
Les diffuseurs linéaires à jet à longue portée ajustables KOBE sont idéaux pour l’installation dans de grands espaces tels que les centres commerciaux, les aéroports, les gares, les salles de sport, etc.
Caractéristiques :
- Jet à longue portée ajustable, idéal pour les grandes pièces ou les hauts plafonds
- Solution idéale pour pousser l’air vers le bas et couvrir des murs vitrés
- Six largeurs de fentes différentes pour répondre aux besoins en volume d’air
- Diffuseur linéaire esthétiquement agréable
- Système de montage à clips facile disponible avec plénum PLKB
- Fabriqué en aluminium
Téléchargements
Description
Les diffuseurs KOBE fonctionnent avec un taux d’induction élevé qui minimise la stratification dans de grands espaces. Ils peuvent fonctionner avec un écart de température allant jusqu’à 22ºF (12ºC) et offrent une performance optimale avec un flux d’air variable et constant.
Devis
23 37 XX – Diffuseurs linéaires à jet haute performance
KOBE – Diffuseurs linéaires à jet longue portée réglables (avec plénums PLKB)
Texte de devis type pour les prescripteurs. Le PDF fait foi.
Lire le devisReplier
1.1 SOMMAIRE
A. Diffuseurs linéaires à jet longue portée réglables pour grands volumes et hauts plafonds; montage mural (projection horizontale) ou montage au plafond (projection vers le bas, incluant le lavage de murs vitrés).
B. Angle de diffusion réglable sur chantier : ±30°.
C. Compatible avec débit variable ou constant; ΔT jusqu’à 22°F (12°C).
D. Aspect continu : Lorsque l’aspect linéaire continu est requis, installer des diffuseurs KOBE individuels bordure à bordure afin de former une ligne continue.
1.2 SOUMISSIONS
A. Données produit : Documentation du fabricant pour la largeur de fente, la longueur et le type de montage prévus, incluant pertes de charge, NC généré par le diffuseur et portées (incluant avec et sans effet Coanda, lorsque publiées).
B. Dessins d’atelier : Indiquer la désignation du modèle, largeur de fente, longueur nominale, finition, type de montage, type de plénum (si fourni), configuration des raccordements et tous les accessoires/registre/égaliseur prévus. Lorsque l’aspect continu est requis, indiquer la disposition bordure à bordure et les emplacements des joints.
C. Rapport de prédiction de diffusion d’air (obligatoire) : Fournir un rapport de prédiction généré par le fabricant, pour chaque type de diffuseur et chaque condition de local distincte. Le rapport doit inclure :
- Modélisation 3D du local avec implantation des diffuseurs.
- Visualisations de l’écoulement : vue en plan (haut), coupe (côté) et élévation (avant).
- Portées pour vitesses terminales de 150, 100, 60, 50, 40, 30 et 20 pi/min.
- Perte de charge au débit de calcul.
- NC généré par le diffuseur.
- NC perçu au centre de la pièce (hauteur 5 pi), bandes d’octave 63–8000 Hz; inclure les hypothèses.
D. Validation CFD Verified (si requis) : Fournir la validation CFD Verified d’EffectiV lorsque requis.
1.3 SUBSTITUTIONS
A. Substitutions selon Division 01.
B. Tout équivalent proposé doit fournir une matrice de conformité incluant tous les livrables de la Partie 1, incluant le Rapport de prédiction de diffusion d’air.
PARTIE 2 – PRODUITS
2.1 RÉFÉRENCE DE CONCEPTION
A. Diffuseurs linéaires à jet longue portée réglables KOBE d’EffectiV, fabriqués en aluminium.
2.2 LARGEURS DE FENTE (SELON PLANS)
A. Fournir l’une des largeurs suivantes : 15, 20, 25, 30, 40 ou 50 mm, selon plans.
2.3 LONGUEURS (SELON PLANS)
A. Fournir les longueurs nominales selon plans, dans la plage publiée 300 à 2000 mm.
2.4 MATÉRIAUX ET FINITION
A. Construction : aluminium.
B. Finition : peinture en poudre électrostatique en usine, sans TGIC, blanc M9016 (RAL 9016) sauf indication contraire; autres finis RAL lorsque spécifiés.
2.5 MONTAGE (SELON PLANS)
A. Fournir l’un des systèmes suivants :
- -PM : montage par support dissimulé.
- -PL : montage par clips à ressort dissimulés (système de clips avec plénum PLKB).
2.6 PLÉNUMS ET REGISTRES INTÉGRÉS (SELON PLANS)
A. Plénum (selon plans) : fournir un plénum PLKB compatible avec le type de montage choisi.
B. Types de plénum (selon plans) :
- PLKB-S-PM
- PLKB-S-PL
- PLKB-T-PM
- PLKB-T-PL
C. Options d’égaliseur/registre intégrés (selon plans) : registre perforé + égaliseur; R; MRT; MRT2; EB; EB2.
PARTIE 3 – EXÉCUTION
3.1 INSTALLATION
A. Installer aligné, droit et continu lorsque requis; coordonner l’orientation (mur/plafond) et la direction de diffusion selon plans.
B. Lorsque l’aspect continu est requis, installer les unités bordure à bordure avec joints serrés et alignés.
C. Régler l’angle de diffusion (±30°) selon l’intention de conception.
3.2 RÉGLAGE
A. Équilibrer aux débits prescrits et valider la direction de diffusion et la longue portée.
