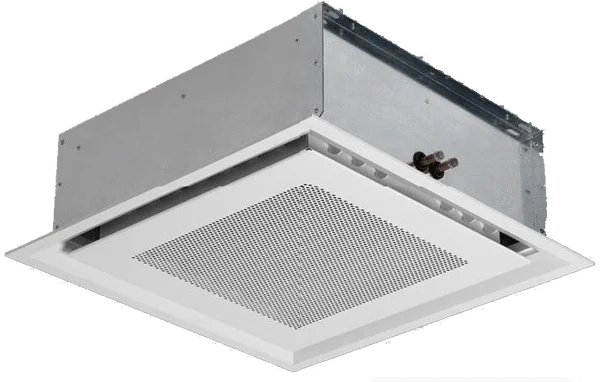

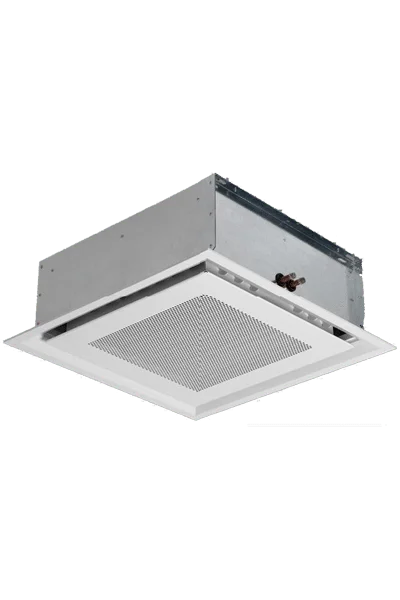

WAAB-4WAY

La poutre froide active WAAB-4WAY est un appareil terminal à induction air-eau qui assure simultanément le traitement thermique et la diffusion de l’air soufflé. Les poutres froides tirent parti des excellentes propriétés thermiques de l’eau pour garantir des niveaux de confort optimaux avec une consommation d’énergie minimale. Le modèle WAAB-4WAY s’adapte aux plafonds modulaires de 24 × 24 po ou aux formats métriques 600 × 600, 625 × 625 et 675 × 675 mm, avec profilés T24 et T15 pour tuiles à rebord. Grâce à sa taille réduite, il s’installe aussi dans les plafonds suspendus à faible dégagement. WAAB-4WAY diffuse l’air selon un patron à 4 directions.

Sa grande capacité thermique repose sur le principe de l’induction. Une fois traité dans une unité de traitement d’air, l’air primaire est soufflé par des buses d’induction. Il en résulte une dépression qui aspire l’air du local à travers la batterie à eau, où s’effectue l’échange thermique air-eau requis. L’air induit se mélange ensuite à l’air primaire avant d’être diffusé dans la pièce, et le cycle se poursuit. Grâce à ce procédé d’induction, une poutre froide active offre une puissance frigorifique bien supérieure à celle d’une poutre froide passive.

Le principal composant d’échange thermique de la poutre froide WAAB-4WAY est une batterie à tubes de cuivre et ailettes d’aluminium. Les poutres froides actives WAAB intègrent aussi les raccords de conduit d’air et de tuyauterie d’eau, ainsi qu’un plénum où l’air neuf, préalablement traité dans une unité centrale de climatisation, se mélange à l’air induit. La poutre froide WAAB-4WAY peut être fournie avec raccords latéraux ou sur le dessus, pour l’alimentation comme pour le retour. L’unité s’adapte aux plafonds modulaires à panneaux moyens et, grâce à sa taille compacte, s’installe dans les plafonds suspendus à faible dégagement.

Les systèmes à poutres froides actives contribuent à réduire la consommation d’énergie et à satisfaire aux exigences d’efficacité énergétique du Federal Energy Policy Act (EPAct 2005), de l’Energy Independence and Security Act 2007 (EISA 2007), du GSA FY 2010-2015 Strategic Sustainability Performance Plan et de l’Executive Order 13693.
