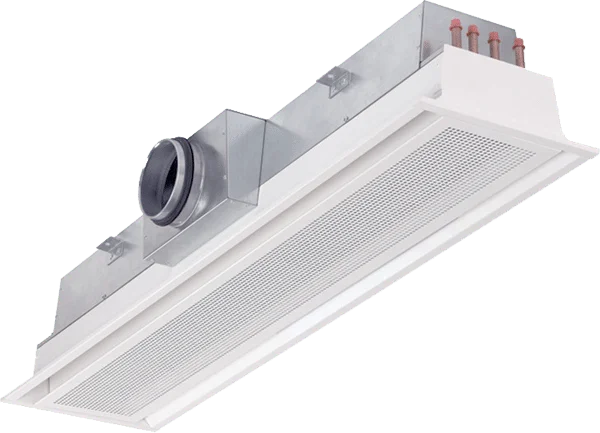

WAAB-300

La poutre froide active WAAB-300 est une unité terminale à induction air/eau qui assure simultanément le traitement thermique et la diffusion de l’air fourni. Les poutres froides tirent parti des excellentes propriétés thermiques de l’eau pour garantir des niveaux de confort optimaux avec une consommation d’énergie minimale. Le modèle WAAB-300 mesure 12 po (300 mm) de largeur : un produit très compact qui s’intègre à la plupart des plafonds. WAAB-300 offre un motif de diffusion à 2 directions.

Sa grande capacité thermique repose sur le principe de l’induction. Une fois conditionné dans une unité de traitement, l’air primaire est expulsé par des buses d’induction. Cela crée une chute de pression qui force l’air du local à traverser la batterie à eau, où s’effectue l’échange thermique air-eau requis. L’air induit est ensuite mélangé à l’air primaire avant d’être diffusé dans la pièce, et le cycle se poursuit. Ce procédé d’induction permet à une poutre froide active d’offrir une capacité de refroidissement bien supérieure à celle d’une poutre froide passive.

Le principal composant d’échange thermique de la poutre froide WAAB-300 est une batterie formée de tubes de cuivre et d’ailettes d’aluminium. Les poutres froides actives WAAB intègrent aussi les raccords de conduit d’air et de tuyauterie d’eau, ainsi qu’un plénum de mélange de l’air frais avec l’air induit, préalablement traité dans une unité de climatisation centrale. La poutre froide WAAB-300 peut être fournie avec raccords latéraux ou sur le dessus, pour l’alimentation comme pour le retour. L’unité s’adapte aux plafonds modulaires à panneaux moyens et s’installe dans les plafonds suspendus bas grâce à sa taille compacte.

Les systèmes à poutres froides actives contribuent à réduire la consommation d’énergie et à satisfaire aux exigences d’efficacité énergétique du Federal Energy Policy Act (EPAct 2005), de l’Energy Independence and Security Act 2007 (EISA 2007), du GSA FY 2010-2015 Strategic Sustainability Performance Plan et de l’Executive Order 13693.
