AX6
AX6

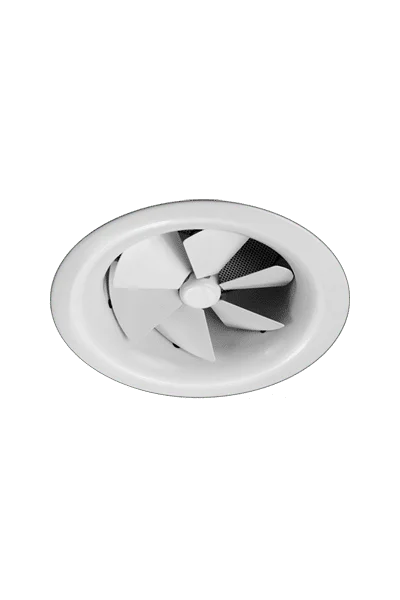

Diffuseur hélicoïdal rond ajustable en aluminium
Les diffuseurs hélicoïdaux de la série AX6 d’EffectiV sont conçus pour fournir l’air en chauffage, en climatisation et en ventilation, dans des locaux dont le plafond mesure 8,5 pi (2,6 m) et plus, avec un écart de température allant jusqu’à 27 ºF (15 ºC). Ils conviennent autant aux usages industriels qu’aux espaces commerciaux.
Leur forme ronde et le profil hélicoïdal de leurs ailettes produisent une diffusion en tourbillon du jet d’air, d’où un taux d’induction élevé et une stratification réduite.
La diffusion de l’air se module en ajustant l’angle des ailettes à réglage synchronisé, de la projection horizontale à la projection verticale, selon la température de l’air fourni.
Trois modes d’ajustement sont offerts : manuel, par actionneur et thermodynamique.
Ils s’installent dans les plafonds suspendus, sur les conduits ou suspendus au plafond. Aussi offerts avec grille de protection pour les gymnases et les centres sportifs.
- Dimensions
- 10″ Ø col, 12″ Ø col, 16″ Ø col, 20″ Ø col, 25″ Ø col, Aussi offert en métrique
- Matériau
- Aluminium
- Débit ajustable
- Oui, Vertical
Téléchargements
Description
Les diffuseurs hélicoïdaux de la série AX6 d’EffectiV sont conçus pour fournir l’air en chauffage, en climatisation et en ventilation, dans des locaux dont le plafond mesure 8,5 pi (2,6 m) et plus, avec un écart de température allant jusqu’à 27 ºF (15 ºC). Ils conviennent autant aux usages industriels qu’aux espaces commerciaux.
Leur forme ronde et le profil hélicoïdal de leurs ailettes produisent une diffusion en tourbillon du jet d’air, d’où un taux d’induction élevé et une stratification réduite.
La diffusion de l’air se module en ajustant l’angle des ailettes à réglage synchronisé, de la projection horizontale à la projection verticale, selon la température de l’air fourni.
Trois modèles d’AX6 sont offerts, avec des modes d’ajustement différents :
- Ajustement manuel
- Thermodynamique
Ils s’installent dans les plafonds suspendus, sur les conduits ou suspendus au plafond.
Caractéristiques :
- Ailettes à réglage synchronisé, du débit horizontal au débit vertical
- Applications commerciales et industrielles
- Égalisateur d’air perforé intégré
- Construction en aluminium repoussé de forte épaisseur
- Montage sur conduit ou sur gypse
- Idéal pour le chauffage et la climatisation, pour les plafonds standards comme pour les plafonds hauts
- Offert en dimensions métriques standards
- Trois modes d’ajustement : manuel, thermodynamique et par actionneur
- Offert avec grille de protection pour les gymnases et les centres sportifs
Spécifications
23 37 XX – High Performance Architectural Diffusers
AX6-MA – Adjustable Aluminum Round Swirl Diffuser (Manual)
Texte de devis type pour les prescripteurs. Le PDF fait foi.
Lire le devisReplier
PART 1 – GENERAL
1.1 SUMMARY
A. Adjustable round swirl supply diffuser(s), manual blade adjustment, for heating/cooling/ventilation applications.
1.2 SUBMITTALS
A. Product Data: Manufacturer’s data for AX6-MA including dimensions, neck sizes, free area, airflow range, pressure loss, throws, and NC.
B. Shop Drawings: Show mounting details, diffuser configuration, and any optional accessories.
C. Airflow Prediction Report (Required): Submit manufacturer-generated room airflow prediction report for each diffuser type and unique room condition using manufacturer performance data and recognized correction methods (ΔT correction factors, Coanda effect, buoyancy effect, jet interaction, and wall/floor/ceiling collision effects). Report shall include:
- 3D room layout with diffuser placement.
- Predicted airflow visualization views: plan (top), section (side), elevation (front).
- Throw distances for terminal velocities of 150, 100, 60, 50, 40, 30, and 20 fpm.
- Pressure loss at scheduled airflow.
- NC at scheduled airflow.
- Perceived NC: sound pressure at room center (5 ft height) from all sources combined across 63–8000 Hz octave bands; include resulting NC and key assumptions used.
D. Verified CFD Validation (When Indicated): Provide EffectiV Verified CFD validation and summary report for spaces indicated on drawings and/or when diffuser operation is outside manufacturer published selection limits (airflow, ΔT, mounting height, geometry).
1.3 SUBSTITUTIONS
A. Substitutions per Division 01.
B. Proposed equals shall provide a line-by-line compliance matrix including all submittal deliverables in 1.2, including the Airflow Prediction Report.
PART 2 – PRODUCTS
2.1 BASIS OF DESIGN
A. EffectiV AX6-MA adjustable aluminum round swirl diffuser with synchronously adjustable blades, manually operated, with integrated air equalizer.
2.2 PERFORMANCE / APPLICATION LIMITS
A. Suitable for ceilings 8.5 ft (2.6 m) and higher and temperature differential up to 27°F (15°C).
B. Provide neck sizes and airflow ranges as scheduled; select within published min/max CFM for each neck size.
2.3 MATERIALS AND CONSTRUCTION
A. Heavy-gauge spun aluminum construction.
B. Blades shall be synchronously adjustable to vary airflow from horizontal to vertical projection.
2.4 FINISH
A. Factory powder coat finish, TGIC-free, color white M9016 unless otherwise scheduled.
2.5 ACCESSORIES (AS SCHEDULED)
A. Optional security grille CH6 where indicated (sports facilities).
B. Integrated air volume damper where scheduled (options include MRT2 manual cable- operated damper and EB2 battery-operated electro-balance damper).
PART 3 – EXECUTION
3.1 INSTALLATION
A. Install per manufacturer instructions.
B. Verify blade adjustment accessibility for manual operation.
3.2 ADJUSTING
A. Set diffuser blade angle per design intent (heating vs cooling mode) and balance to scheduled airflow.
