Qualité de l’air intérieur
L’air propre ne suffit pas.Tout dépend d’où il va.
La qualité de l’air intérieur commence par une ventilation efficace : amener l’air neuf dans toute la zone occupée. Certains diffuseurs EffectiV purifient aussi l’air au tout dernier point du réseau de conduits.
Où va l’air
Même débit d’air neuf. Deux pièces très différentes.
Coupe d’une pièce. Chaque point est une parcelle d’air, colorée selon son âge : bleue à la sortie du diffuseur, rouge lorsqu’elle séjourne depuis longtemps dans la pièce. Même débit de soufflage et de retour, même patron de diffusion : seule l’induction change.
Une partie de l’air neuf repart aussitôt.
Un diffuseur standard induit peu d’air ambiant. Ses jets restent concentrés le long du plafond : une partie de l’air neuf atteint la grille de retour et quitte aussitôt la pièce, et l’air de la pièce se renouvelle lentement. La zone occupée reçoit moins d’air neuf, surtout du côté du retour.
L’air neuf atteint les occupants.
Le diffuseur à induction élevée mélange l’air soufflé à l’air ambiant et le fait circuler dans tout le volume, y compris là où l’on respire. Un peu d’air neuf file encore directement au retour, mais beaucoup moins.
Air neuf dans la zone de respiration
–
Illustration conceptuelle seulement. Elle montre le principe, pas une mesure : les températures, les débits et la qualité de l’air réels varient d’une pièce, d’un système et d’un bâtiment à l’autre. Pas une simulation CFD d’un produit précis ; les pourcentages comparent les deux pièces du modèle, pas un bâtiment réel.
À l’intérieur d’un diffuseur UV
Trois traitements au dernier point du réseau.

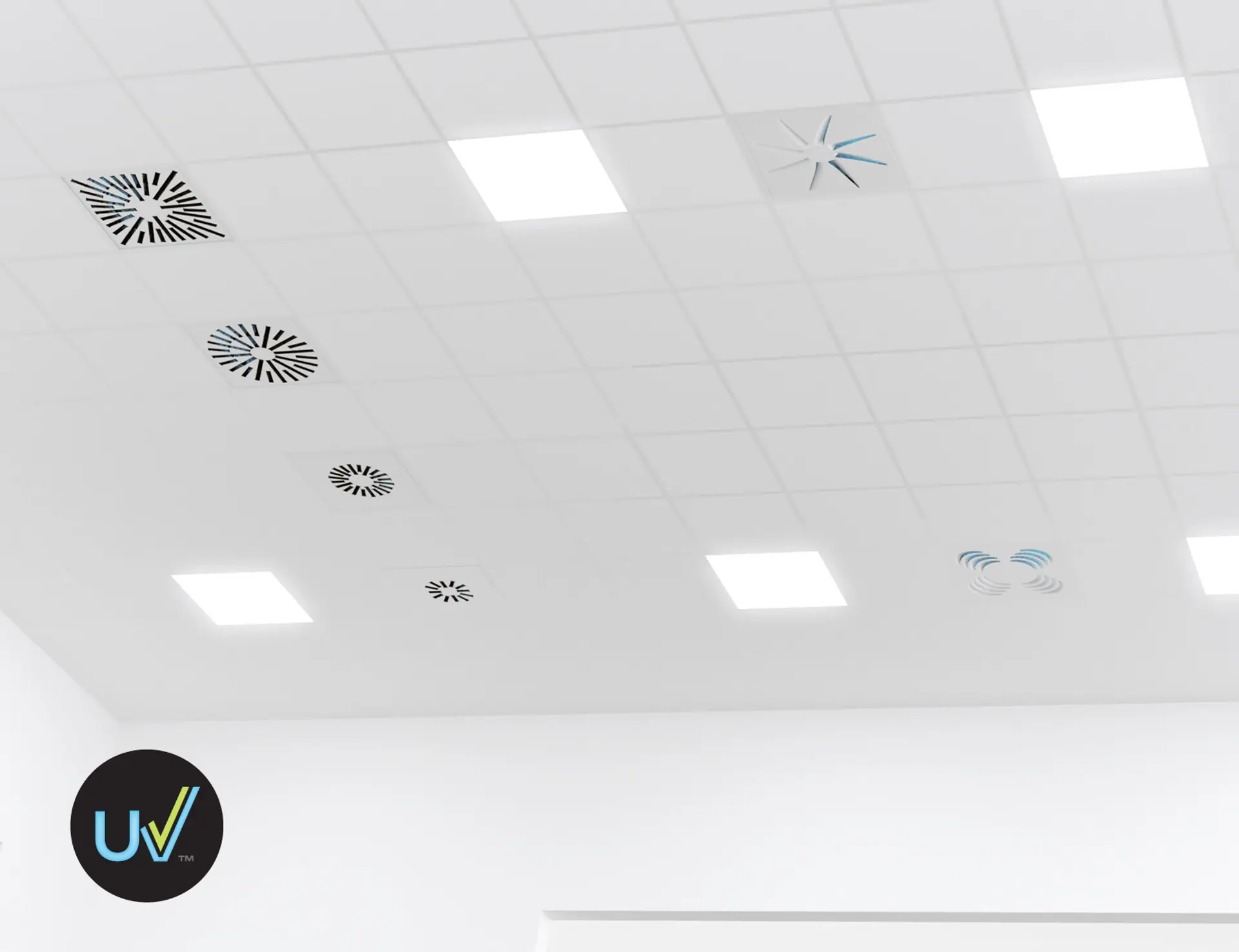

Les diffuseurs UV agissent comme un bouclier : l’air qui entre dans la pièce est traité, même lorsqu’une grande partie de cet air est recirculée depuis d’autres pièces du bâtiment.
- Contaminants
- Inactivés
- Air traité et mélangé
-
01 · UV-C
Irradiation germicide UV-C
L’air recirculé passe devant des lampes UV-C scellées dans le plénum. Les virus et bactéries en suspension dans l’air sont irradiés, sans que les occupants soient jamais exposés aux UV.
-
02 · MERV-9A
Filtration

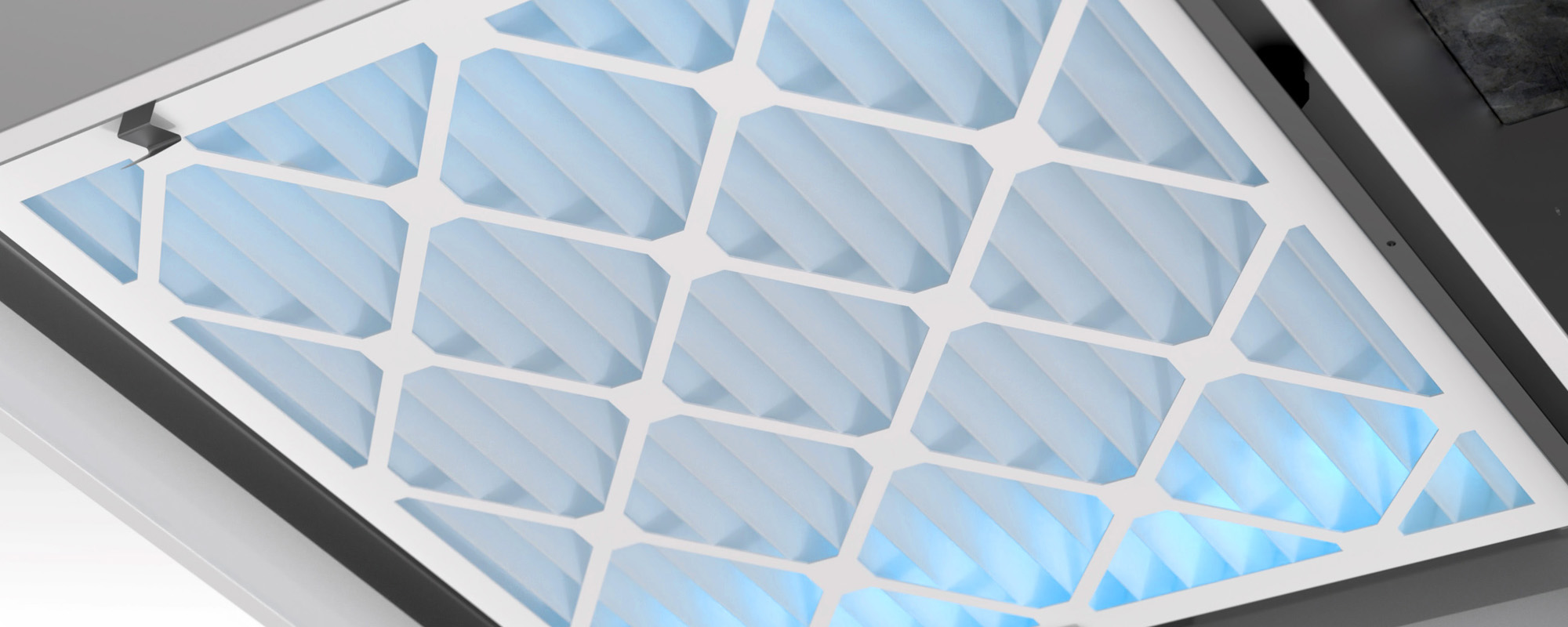

Un filtre MERV-9A retient les plus grosses particules et la poussière accumulée dans les conduits, une cause fréquente d’allergies et d’asthme.
-

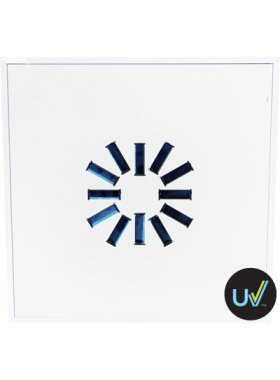

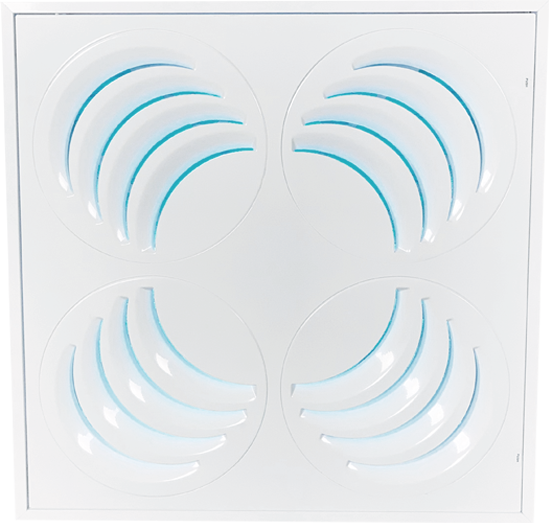

03 · AXO · OTO · PLAY
Diffusion à induction élevée
La face du diffuseur mélange l’air traité à l’air de la pièce et le ralentit, pour qu’il atteigne la zone occupée sans courant d’air.
Niveaux de protection
Choisissez le niveau qui convient à la pièce.
01
Mélange
Les diffuseurs à induction élevée amènent l’air de ventilation jusqu’à la zone de respiration.
Bureaux, écoles, commerces
02
BrevetéDiffuseurs UV
UV-C, filtre MERV-9A et induction élevée réunis dans le diffuseur. Compatibles avec les systèmes existants.
Espaces partagés, air recirculé
03
HEPA
Filtre HEPA H14 et face à induction élevée pour un air très pur.
Salles blanches, cliniques dentaires, laboratoires
04
BrevetéUV Phantom
Purificateur indépendant installé au plafond, jusqu’à 750 pcm, avec deux diffuseurs UV et une grille de retour architecturale filtrante.
Pièces sans ventilation, ou en appoint
Tout sur les diffuseurs UV
Fiches techniques, applications et UV Phantom sur le site dédié.
Pour aller plus loin
L’air, du conduit à la zone occupée.
SelectiV · Verified
Vous concevez une pièce? Commencez par l’air.
Disposez vos diffuseurs en 3D dans SelectiV, ou demandez une étude CFD Verified pour valider le confort, la qualité de l’air et la consommation d’énergie avant toute installation.
