Grille de retour architecturale pour plafonds commerciaux
Les grilles de retour architecturales pour plafonds commerciaux YIN combinent discrétion et efficacité afin de répondre autant aux besoins mécaniques qu’architecturaux.
Afin d’assurer une extraction efficace et silencieuse de l’air de la pièce, les grilles de retour d’air doivent être conçues avec la plus grande ouverture et avec le moins d’obstruction possible. Cela fait toutefois en sorte que la connexion au conduit métallique ou flexible soit visible de la pièce, à travers la face du produit.

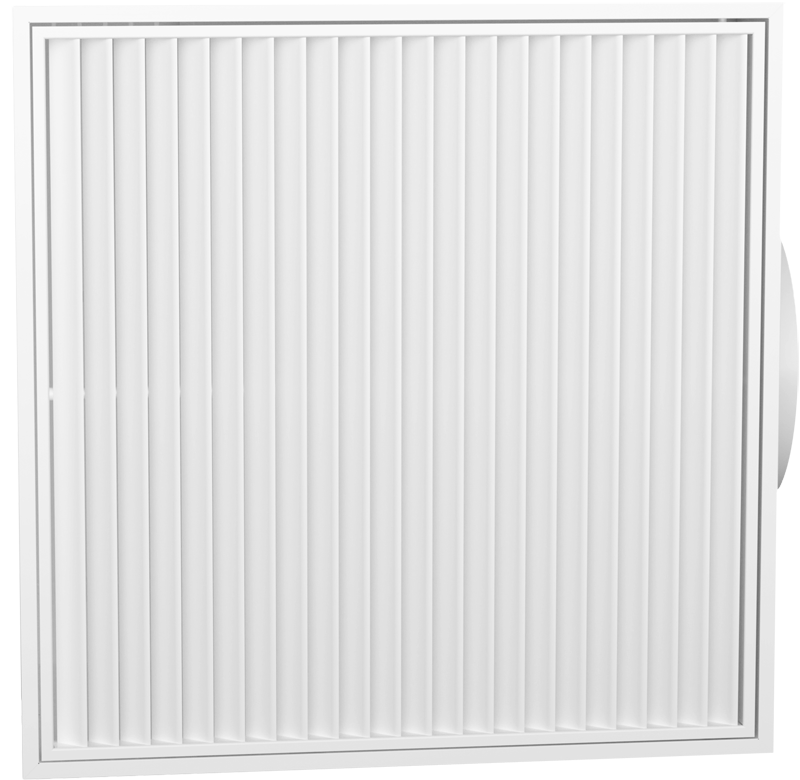

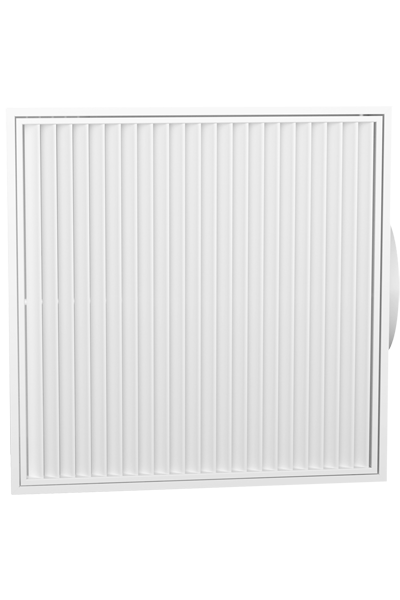

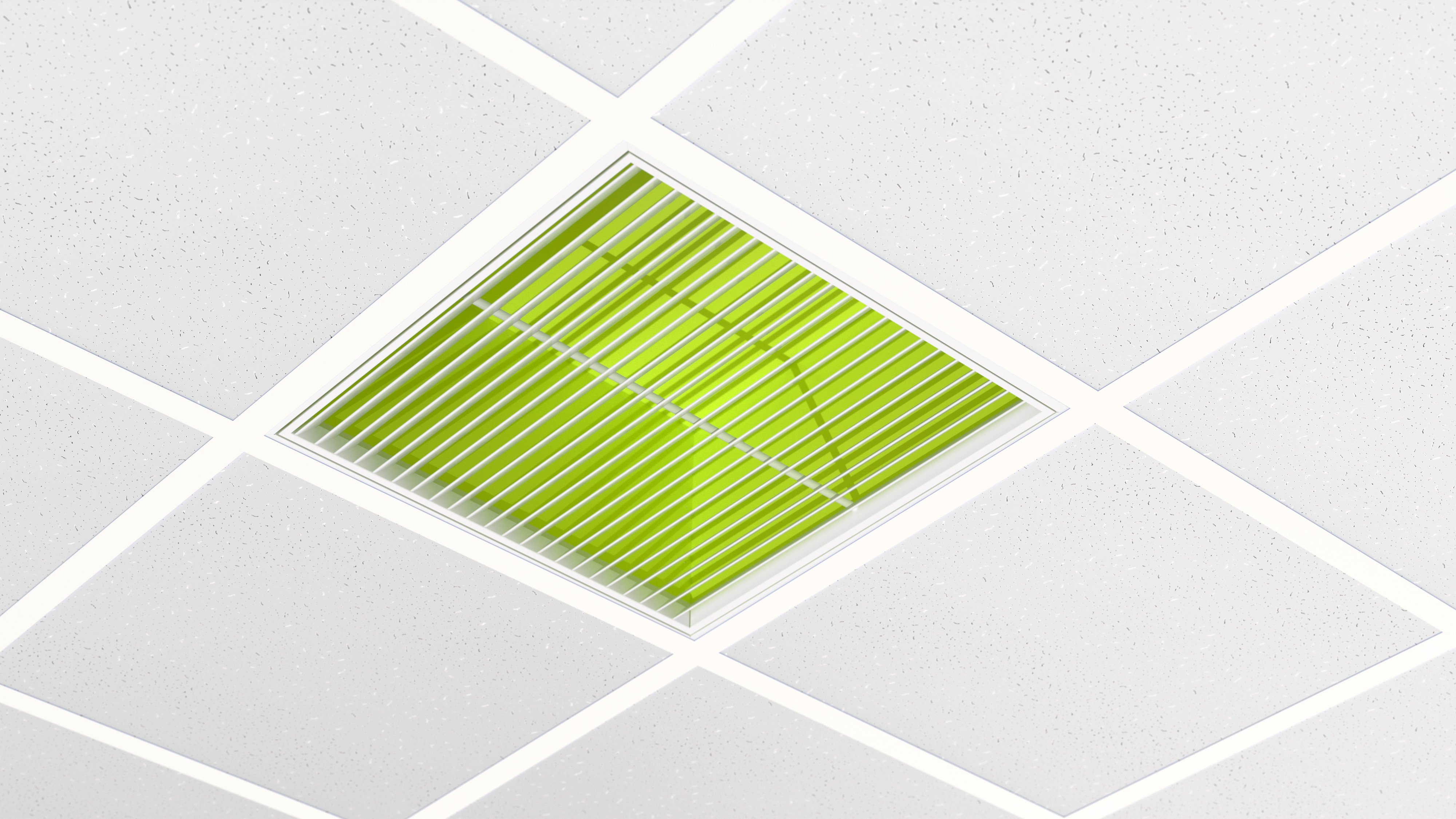

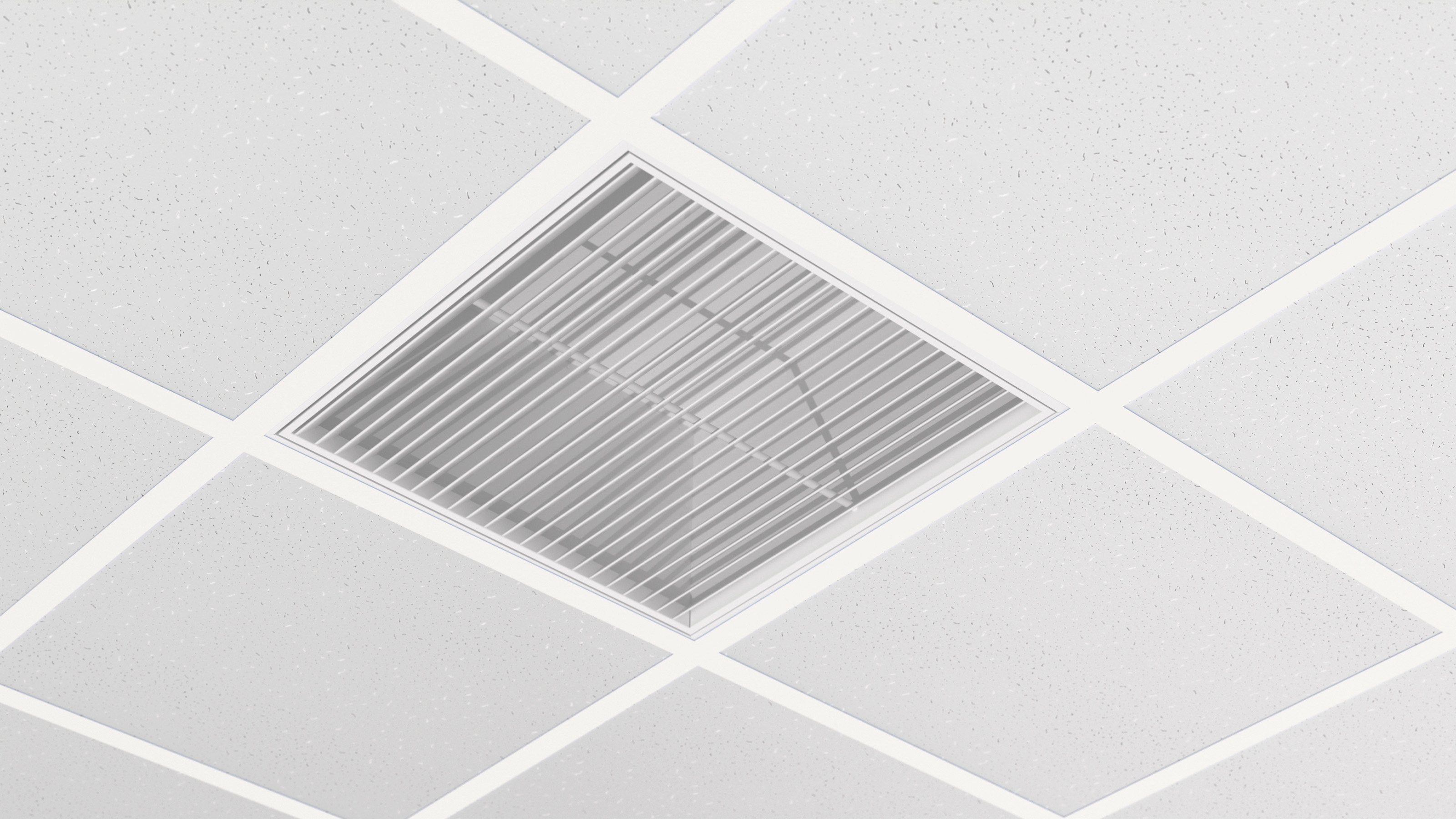

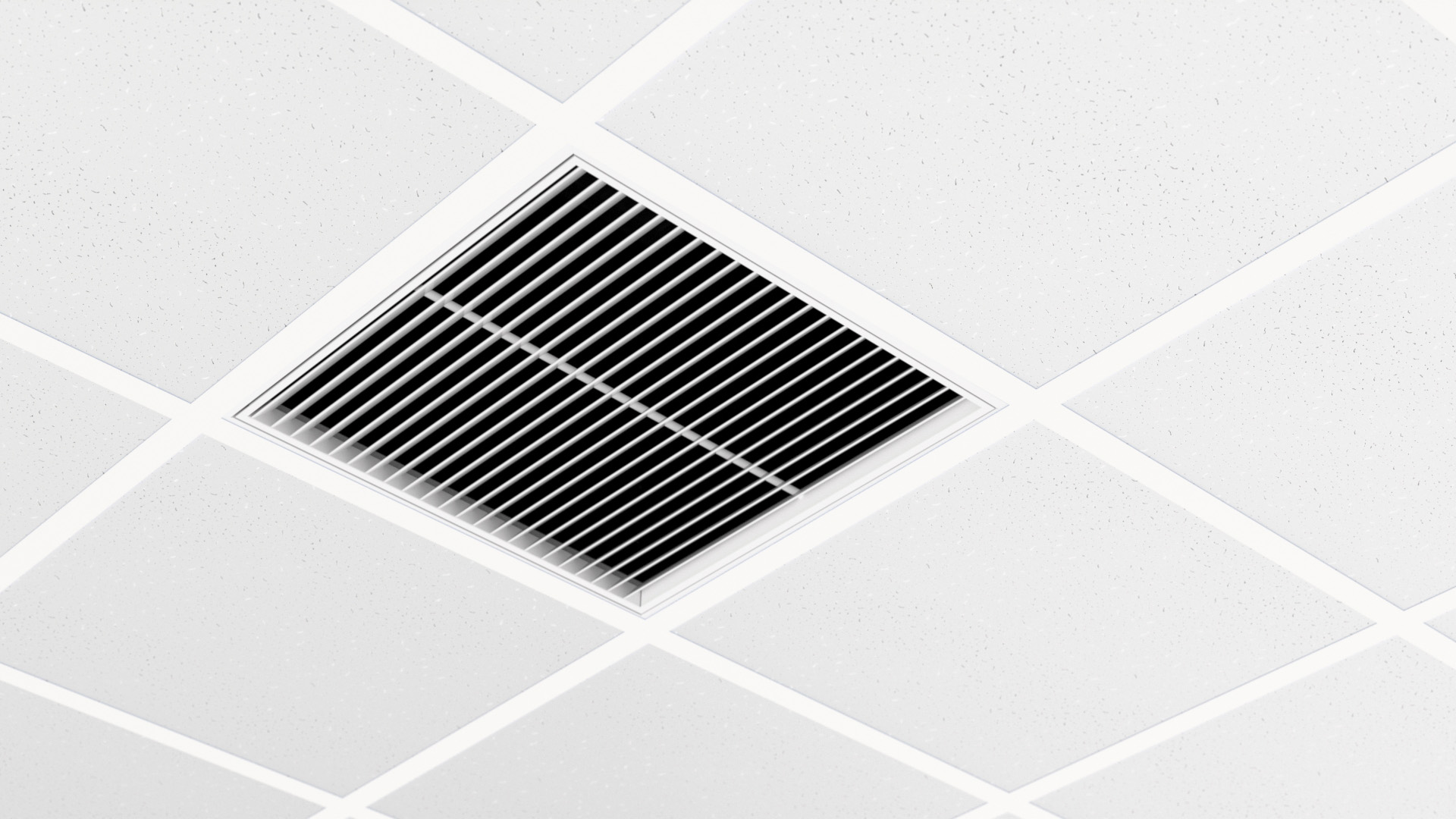

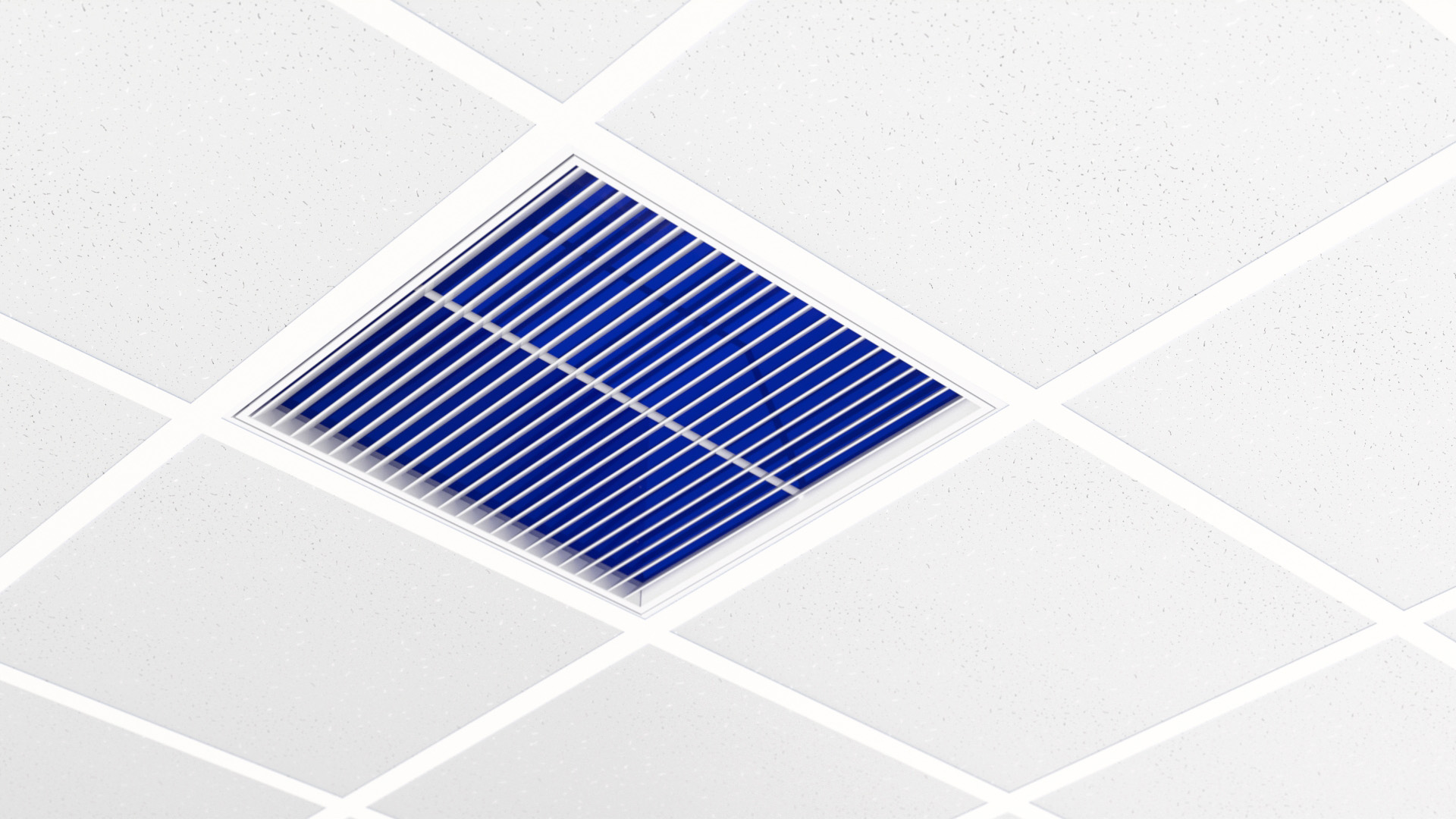

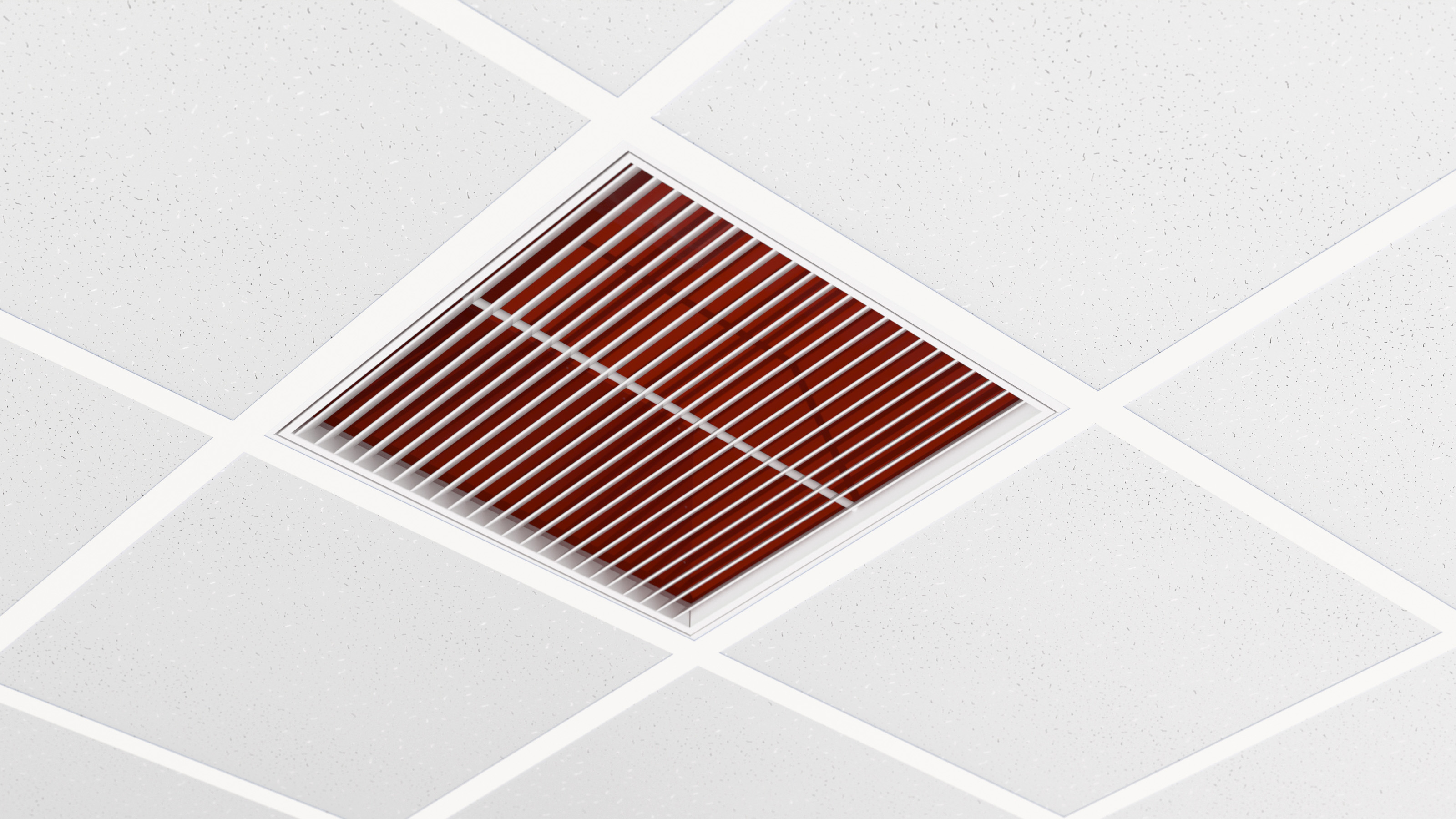

Les retours de plafond architecturaux YIN résolvent ce problème esthétique sans compromis sur la performance. Recouverts d’un fini de peinture en poudre électrostatique – de la même couleur ou de couleurs différentes – autant sur la face qu’à l’intérieur, les deux retours architecturaux utilisent comme face une grille de retour amovible avec lames à 45-degrés. L’angle des lames donne vue sur la paroi opposée à la sortir d’aie et la connexion au conduit. Le résultat est un look discret et une connexion au conduit complètement invisible de n’importe où dans la pièce. Les retours architecturaux YIN peuvent s’agencer discrètement au plafond avec le fini standard blanc-sur-blanc, ou ajouter de la profondeur et de la couleur au plafond en combinant face blanche et fini intérieur correspondant à une autre couleur présente dans la pièce.
Téléchargements
Description
YIN possède une face amovible à penture avec loquets magnétiques permettant un accès facile pour le nettoyage et l’entretient.
YIN vient avec des attaches anti-sismiques par défaut. Disponible avec un collet rond de 10” de diamètre ou avec des collets ovaux équivalents à des collets de 12” et 16” de diamètre. Il peut être installé dans des plafonds ouverts, fermés ou suspendus.
Devis
23 37 XX – Retours d’air architecturaux au plafond
YIN – Retour d’air architectural au plafond (24 po x 24 po)
Texte de devis type pour les prescripteurs. Le PDF fait foi.
Lire le devisReplier
PARTIE 1 – GÉNÉRALITÉS
1.1 SOMMAIRE
A. La présente section comprend la fourniture et l’installation d’ensembles de retours d’air architecturaux au plafond, modèle YIN, pour applications de reprise/extraction.
B. La face doit utiliser des ailettes inclinées à 45 degrés afin de dissimuler le raccordement latéral du conduit depuis la pièce.
C. La face doit être de type charnière amovible, sécurisée par verrous magnétiques, permettant l’accès pour nettoyage.
D. Le raccordement du conduit doit être entièrement dissimulé et non visible depuis la face.
E. L’ensemble doit être compatible avec plafonds ouverts, fermés ou plafonds suspendus.
F. L’ensemble doit inclure des pattes antisismiques pour fixation à la structure du bâtiment.
1.2 SOUMISSIONS
A. Données produit : Documentation du fabricant pour le(s) modèle(s) prévu(s), incluant : dimension de face, aire libre, débit maximal, perte de charge, NC généré, options de collet/ouverture, option d’isolation, matériaux et finis (couleur de face et couleur intérieure).
B. Dessins d’atelier : Dessins cotés indiquant la dimension de face, les dimensions du plénum, le type de collet/ouverture (rond, ovale ou sans collet), les détails de face à charnière et verrous magnétiques, les pattes antisismiques et les détails d’installation.
C. Finis : Indiquer la couleur de face et la couleur intérieure (même couleur ou RAL différent), selon plans.
1.3 ASSURANCE QUALITÉ
A. Qualifications du fabricant : Un seul fabricant responsable de l’ensemble afin d’assurer l’apparence, l’ajustement et le fini.
1.4 SUBSTITUTIONS
A. Substitutions selon Division 01.
B. Tout équivalent doit démontrer la conformité aux exigences suivantes : raccordement dissimulé, face amovible à charnière avec verrous magnétiques, pattes antisismiques, et performance (aire libre, perte de charge, NC).
PARTIE 2 – PRODUITS
2.1 RÉFÉRENCE DE CONCEPTION
A. Retour d’air architectural au plafond YIN d’EffectiV, 24 po x 24 po.
2.2 DIMENSIONS ET PERFORMANCE
A. Dimension nominale de face : 24 po x 24 po (610 x 610 mm).
B. Aire libre : 2,357 pi².
C. Débit maximal : 1800 cfm.
D. Performance (typique) : fournir les données de perte de charge et de NC du fabricant au débit prescrit. Les valeurs NC sont basées sur une atténuation de 10 dB en local.
2.3 MATÉRIAUX ET CONSTRUCTION
A. Plénum : acier galvanisé.
B. Face : grille de retour avec ailettes en aluminium inclinées à 45 degrés.
C. Accès : face à charnière amovible, sécurisée par verrous magnétiques.
D. Discrétion : raccordement latéral du conduit dissimulé et non visible depuis la face.
E. Sismique : plénum muni de pattes antisismiques.
2.4 OPTIONS DE COLLET / OUVERTURE (SELON PLANS)
A. Fournir l’une des options suivantes, selon plans :
- 2410 : collet rond 10 po.
- 2412 : collet ovale 12 po.
- 2416 : collet ovale 16 po.
- 2400 : sans collet; ouverture rectangulaire 20 po x 10 po pour applications en plénum de plafond.
2.5 ISOLATION (SELON PLANS)
A. Fournir l’option d’isolation thermique R6 lorsque requise.
2.6 FINI
A. Toutes les surfaces apparentes doivent être peintes en poudre électrostatique en usine.
B. Couleur de face : blanc standard M9016 ou couleur RAL sur mesure, selon plans.
C. Couleur intérieure : blanc standard M9016 ou couleur RAL sur mesure, selon plans (peut être identique à la face ou différente).
PARTIE 3 – EXÉCUTION
3.1 VÉRIFICATION
A. Vérifier le type de plafond, les dimensions d’ouverture, l’emplacement du raccordement et la coordination avec la structure et les autres corps de métier avant l’installation.
3.2 INSTALLATION
A. Installer de niveau et d’équerre; s’assurer que le raccordement demeure dissimulé depuis la pièce.
B. Fixer à la structure à l’aide des pattes antisismiques tel que requis.
C. Vérifier le bon fonctionnement de la face à charnière et l’efficacité des verrous magnétiques.
3.3 RÉGLAGE ET NETTOYAGE
A. Nettoyer les surfaces apparentes et retirer les protections; réparer ou remplacer les finis endommagés.
B. Assurer l’accès au nettoyage périodique via la face amovible à charnière.
