Diffuseur hélicoïdal à haute induction à double débit pour systèmes VAV
La haute induction passe à un autre niveau pour les systèmes VAV
AXO-TWIN est un diffuseur à haute induction à double flux tourbillonnaire adaptif pour systèmes VAV. Il a été conçu pour maintenir un très haut niveau de mélange de l’air et un confort thermique accru malgré les variations de débits d’air.
AXO-TWIN offre une performance optimale dans une plage de volumes d’air variant de 70 pcm à 320 pcm (33 l/s à 150 l/s).

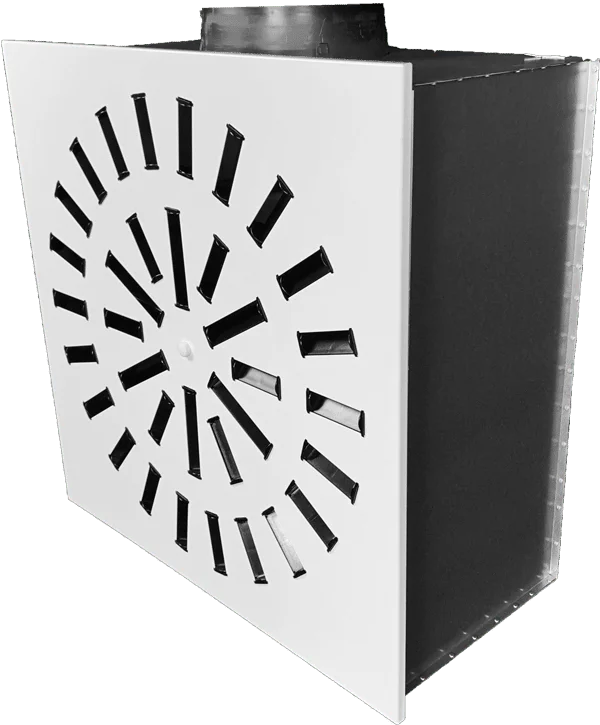

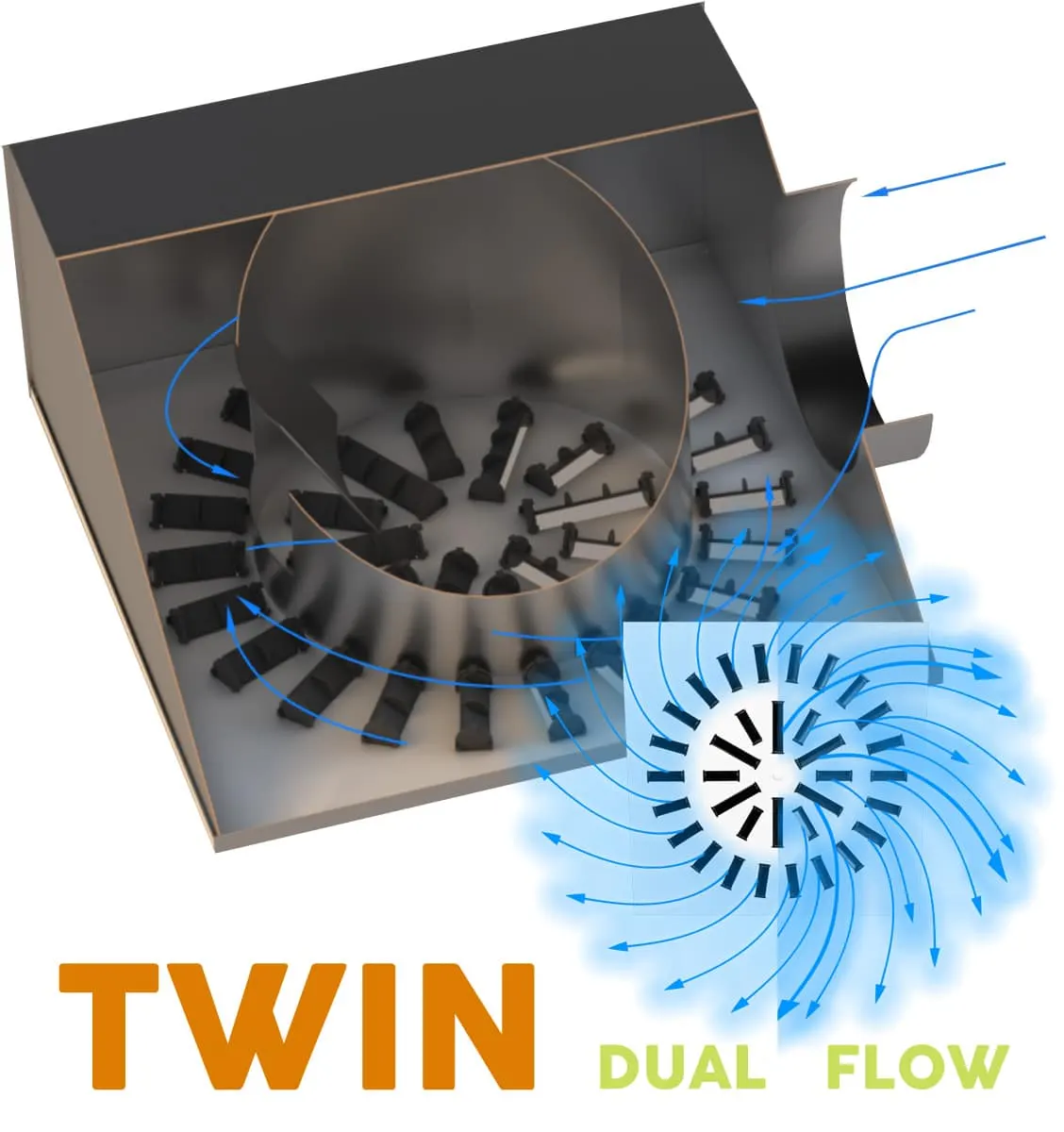

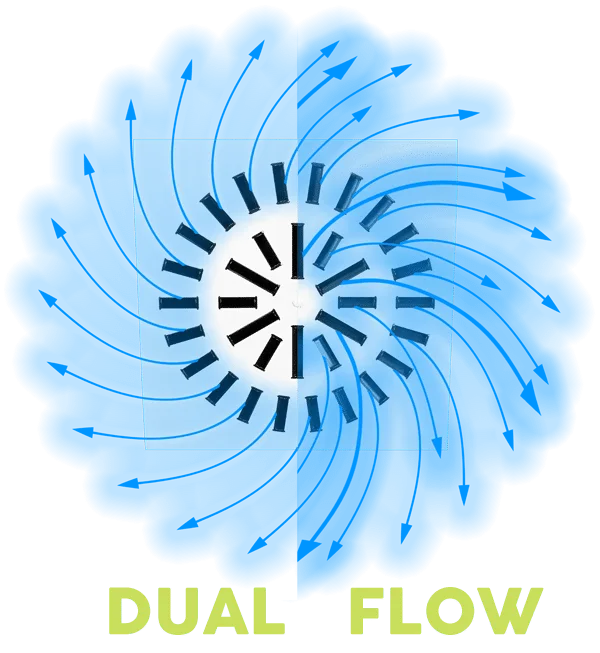

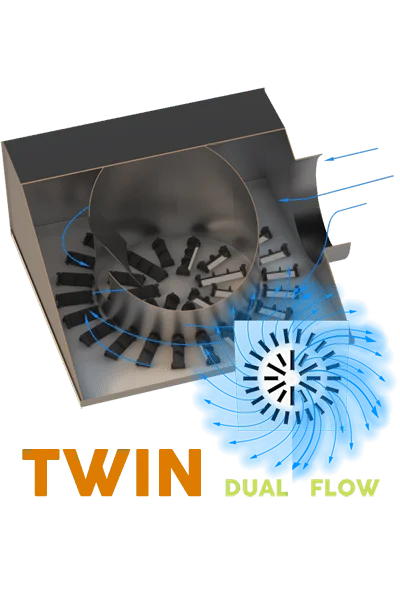

Grâce au design innovant en instance de brevet de son plenum à double chambre, le diffuseur AXO-TWIN s’adapte automatiquement aux variations de volume d’air. En effet, selon que le volume d’air est plus élevé ou plus faible, l’air passe à travers plus ou moins de vannes d’induction. Nous obtenons ainsi une performance beaucoup plus stable lorsqu’on travaille avec des systèmes VAV.

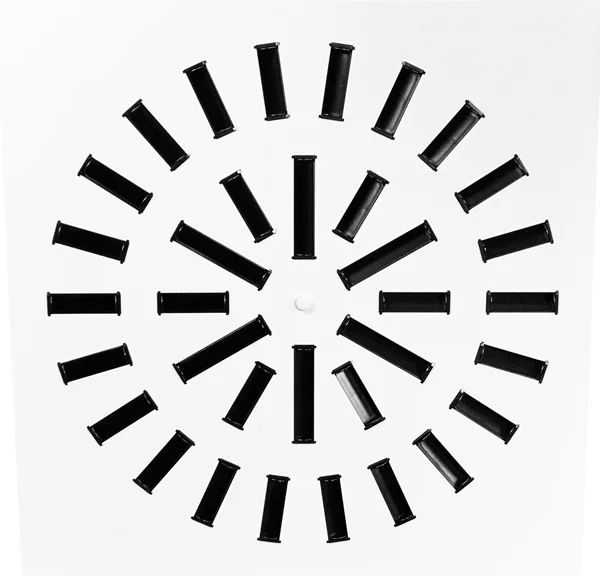

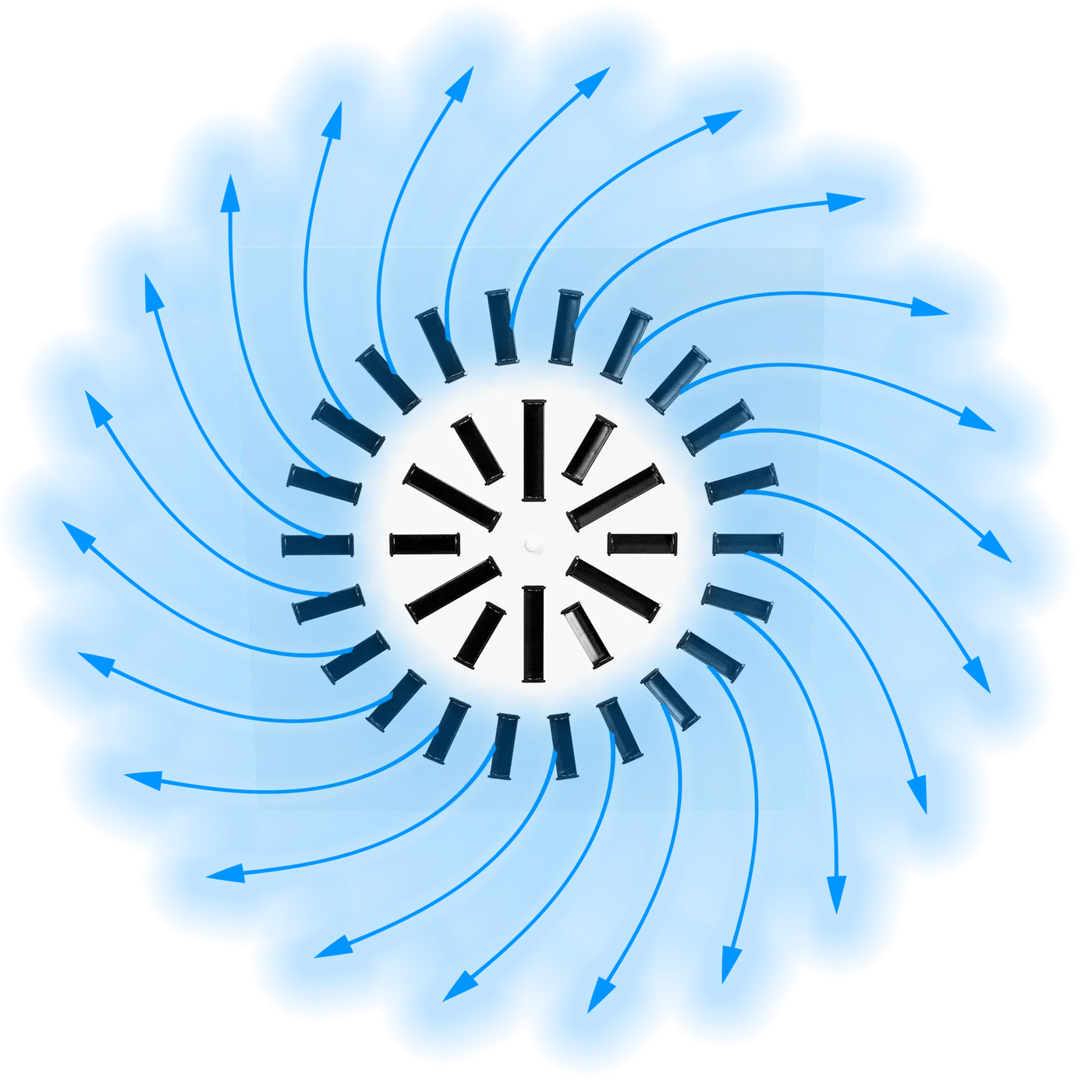

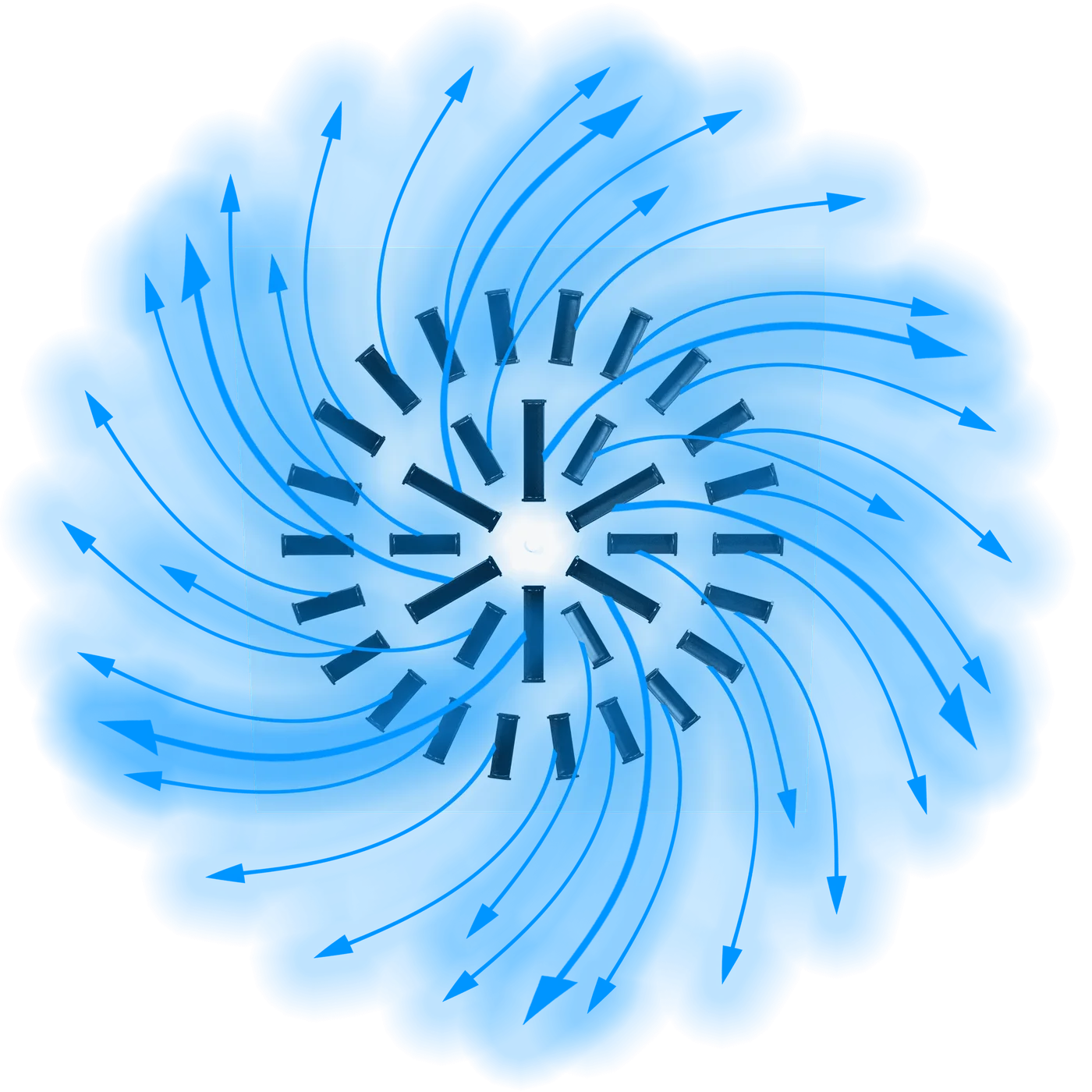

Lorsque le débit de l’air est faible, l’air est diffusé uniquement via la couronne extérieure de vannes d’induction. Lorsque le volume d’air augmente, l’air est diffusé à travers l’ensemble de la face du diffuseur.
Cet ajustement mécanique est complètement automatique et ne nécessite donc pas de réglage spécifique, de contrôles, ni d’électricité.
Le résultat immédiat peut se mesurer en termes de stabilité, à la fois de la distance de projection et de la vitesse d’air, mais également du ratio d’induction et du niveau de bruit, malgré une variation du volume d’air.
Téléchargements
Description
Le résultat immédiat peut se mesurer en termes de stabilité, à la fois de la distance de projection et de la vitesse d’air, ainsi que du taux d’induction, cela malgré une variation du volume d’air.
Lorsqu’ils conçoivent un système de CVAC, les ingénieurs sélectionnent souvent les diffuseurs en fonction du volume d’air maximum. Leur défi est d’atteindre les zones occupées tout en assurant une vitesse d’air suffisamment faible afin de limiter les courants d’air qui dégradent le niveau de confort thermique. Quand il s’agit d’un système VAV et que le volume d’air envoyé dans le conduit est diminué, les performances sont complètement dégradées avec les diffuseurs traditionnels. En effet, à faible vélocité, l’air froid tombe naturellement du plafond, alors que l’air chaud au contraire stagne en hauteur. Ce phénomène de stratification des couches d’air dans la pièce crée des coins chauds et froids car le diffuseur prévu dans le cas de volume d’air maximum n’est à ce moment plus capable d’assurer un mélange correct de l’air dans l’espace à ventiler. Ceci va affecter le confort thermique des occupants.
Il faut également noter que le manque de mélange de l’air augmente la concentration de tous les types de contaminants que la pièce peut contenir (gaz carbonique et autres gaz, virus et bactéries, poussières, etc.).
AXO-TWIN limite l’ouverture de la face afin d’assurer une vitesse de décharge suffisante pour bénéficier de l’effet Coanda même lorsque l’on travaille avec un débit d’air réduit.
Les bénéfices ultimes sont :
– confort thermique largement amélioré,
– efficacité énergétique largement améliorée,
– ventilation largement améliorée pour une bien meilleure qualité d’air.
Le diffuseur AXO-TWIN permet d’atteindre une performance optimale malgré des variations de flux d’air dans le conduit jusqu’à 75%, et cela tout en conservant un flux d’air diffusé stable. Pour des conditions optimales de fonctionnement, les diffuseurs AXO-TWIN sont installés avec des hauteurs sous plafond de 2,6 à 4 mètres (8.5 à 13 pieds), et un différentiel de température jusqu’à 15°C (27°F).
Avec AXO-TWIN, nous avons combiné les grands avantages de la haute induction avec une innovation technique qui nous permet d’élever les performances et le confort à un tout autre niveau dans les systèmes VAV.
Devis
23 37 XX – Diffuseurs architecturaux hélicoïdaux haute performance
AXO-TWIN – Diffuseurs hélicoïdaux à haute induction à double débit pour systèmes VAV (avec plénum à double chambre)
Texte de devis type pour les prescripteurs. Le PDF fait foi.
Lire le devisReplier
PARTIE 1 – GÉNÉRALITÉS
1.1 SOMMAIRE
A. Diffuseurs de soufflage hélicoïdaux à haute induction à double débit pour systèmes VAV, auto-ajustables afin de maintenir des portées, une vitesse de soufflage, un comportement d’induction et un NC généré par le diffuseur plus constants sur une large plage de débits.
B. L’auto-ajustement doit être entièrement autonome, sans commande et sans électricité. À faible débit, l’air doit être diffusé par la couronne extérieure d’ailettes d’induction; à débit élevé, une chambre intérieure doit s’ouvrir afin de diffuser l’air sur toute la surface du diffuseur.
C. Plage de fonctionnement : performance optimale pour des débits entre 70 et 320 cfm; le diffuseur doit conserver une performance stable malgré des variations de débit jusqu’à 75 %.
D. Limites d’application : adapté à des hauteurs de plafond de 8,5 à 13 pi (2,6 à 4,0 m) et à un ΔT jusqu’à 27°F (15°C), sauf indication contraire.
E. Dégagement d’installation : l’unité doit nécessiter une hauteur maximale de 12 po dans le plénum de plafond pour être installée.
1.2 SOUMISSIONS
A. Données produit : Documentation du fabricant pour les dimensions et débits prévus, incluant :
- Débits minimal et maximal recommandés pour application VAV.
- Perte de charge et NC généré par le diffuseur.
- Données de portée (avec et sans effet de plafond, lorsque publiées) et facteurs de correction publiés, le cas échéant.
- Données de taux d’induction (lorsque publiées), incluant la base de motif de diffusion (type A / type B lorsque applicable).
- Description de construction du plénum à double chambre et du mécanisme autonome d’auto-ajustement.
B. Dessins d’atelier : Indiquer les dimensions hors-tout, la dimension/emplacement du collet/raccordement, la hauteur de plafond requise, la finition de la face, le choix de couleur des ailettes et les détails d’installation.
C. Rapport de prédiction de diffusion d’air (obligatoire) : Fournir un rapport de prédiction généré par le fabricant, pour chaque condition de local distincte, basé sur les données de performance du fabricant et des méthodes reconnues. Le rapport doit inclure :
- Modélisation 3D du local avec implantation des diffuseurs.
- Visualisations de l’écoulement : vue en plan (haut), coupe (côté) et élévation (avant).
- Portées pour vitesses terminales de 150, 100, 60, 50, 40, 30 et 20 pi/min.
- Perte de charge au débit de calcul.
- NC généré par le diffuseur.
- NC perçu au centre de la pièce (hauteur 5 pi), bandes d’octave 63–8000 Hz; inclure les hypothèses.
D. Validation CFD Verified (si requis) : Fournir la validation CFD Verified d’EffectiV lorsque requis.
1.3 SUBSTITUTIONS
A. Substitutions selon Division 01.
B. Tout équivalent proposé doit fournir une matrice de conformité incluant tous les livrables de la Partie 1 et confirmer :
- Fonctionnement autonome à double débit (sans commande/électricité).
- Construction du plénum à double chambre et mécanisme.
- Couverture de performance publiée pour la plage VAV décrite en 1.1.
PARTIE 2 – PRODUITS
2.1 RÉFÉRENCE DE CONCEPTION
A. AXO-TWIN d’EffectiV : diffuseur hélicoïdal à haute induction à double débit pour systèmes VAV.
2.2 DIMENSION ET DÉBIT
A. Dimension de face : classe nominale 24 po x 24 po (dimensions réelles selon publication du fabricant).
B. Plage de débit recommandée : 70 à 320 cfm (recommandée pour performance optimale; peut être dépassée lorsque permis par la conception).
2.3 MATÉRIAUX ET CONSTRUCTION
A. Face du diffuseur : acier galvanisé, peint en poudre électrostatique en usine sans TGIC, blanc M9016 sauf indication contraire.
B. Ailettes d’induction : ailettes de diffusion en ABS réglables individuellement; fournir des redresseurs d’air à l’arrière des ailettes afin d’assurer une diffusion constante et un motif hélicoïdal uniforme.
C. Couleur des ailettes d’induction : noir ou blanc, selon plans.
D. Plénum : plénum à double chambre en acier galvanisé, avec membrane polymère permettant l’accès de l’air à la chambre intérieure à débit élevé, assurant le fonctionnement autonome à double débit.
E. Joint : fournir un joint à l’arrière du diffuseur afin d’assurer un contact étanche avec le plénum.
2.4 EXIGENCES DE PERFORMANCE
A. Le diffuseur doit maintenir une performance stable en VAV en limitant l’aire libre effective à faible débit et en ouvrant une aire libre additionnelle à débit plus élevé, afin de stabiliser les caractéristiques de soufflage.
PARTIE 3 – EXÉCUTION
3.1 INSTALLATION
A. Installer d’aplomb et d’équerre; vérifier une hauteur libre minimale de 12 po.
B. Assurer l’étanchéité diffuseur/plénum par le joint fourni.
3.2 RÉGLAGE
A. Équilibrer aux débits prescrits.
B. Régler les ailettes d’induction selon l’intention de conception.
Parcourir la famille
AXO
★ AXO-S
Diffuseur hélicoïdal carré à haute induction et ailettes ajustables
12 × 12 po, 24 × 24 po · Ailettes en plastique ABS, Acier
AXO-ALU-C
Diffuseur hélicoïdal rond en aluminium à haute induction et ailettes ajustables
25 po de diamètre · Aluminium, Ailettes en plastique ABS
AXO-ALU-CY
Diffuseur hélicoïdal rond en aluminium à haute induction, motif radial
25 po de diamètre · Aluminium, Ailettes en plastique ABS
AXO-ALU-S
Diffuseur hélicoïdal carré en aluminium à haute induction et ailettes ajustables
12 × 12 po, 24 × 24 po · Aluminium, Ailettes en plastique ABS
AXO-ALU-S300
Diffuseur hélicoïdal carré en aluminium à haute induction pour très faibles débits
Aluminium, Ailettes en plastique ABS
AXO-ALU-S400
Diffuseur hélicoïdal carré en aluminium à haute induction pour faibles débits
48 × 12 po · Aluminium, Ailettes en plastique ABS
AXO-ALU-SX
Diffuseur hélicoïdal carré en aluminium à haute induction pour débits élevés
24 × 24 po · Aluminium, Ailettes en plastique ABS
AXO-C
Diffuseur hélicoïdal rond à haute induction et ailettes ajustables
25 po de diamètre · Ailettes en plastique ABS, Acier
SelectiV · Verified
Vous concevez une pièce? Commencez par l’air.
Disposez vos diffuseurs en 3D dans SelectiV, ou demandez une étude CFD Verified pour valider le confort, la qualité de l’air et la consommation d’énergie avant toute installation.
